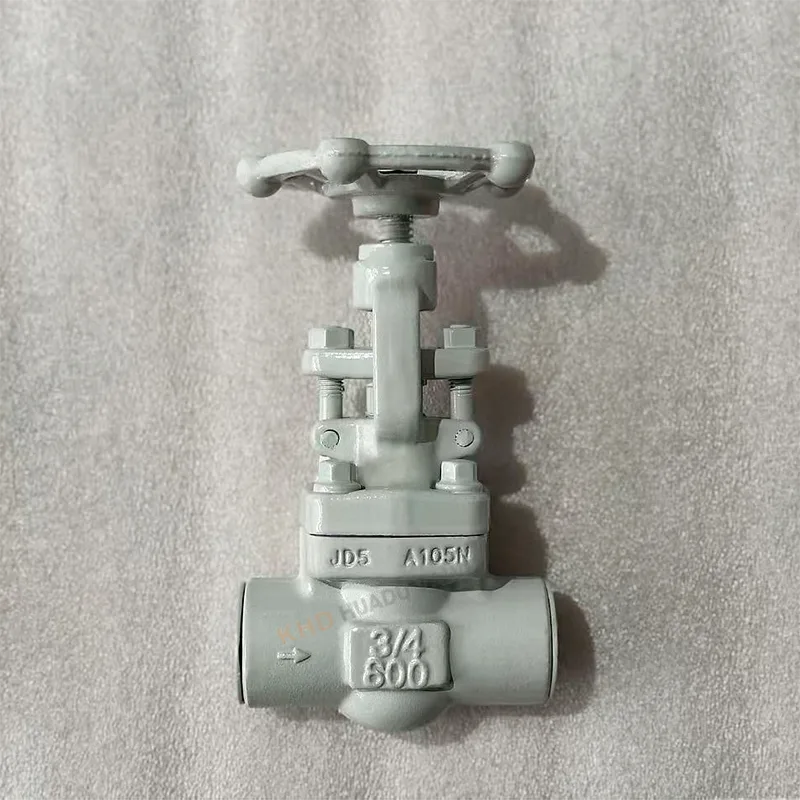

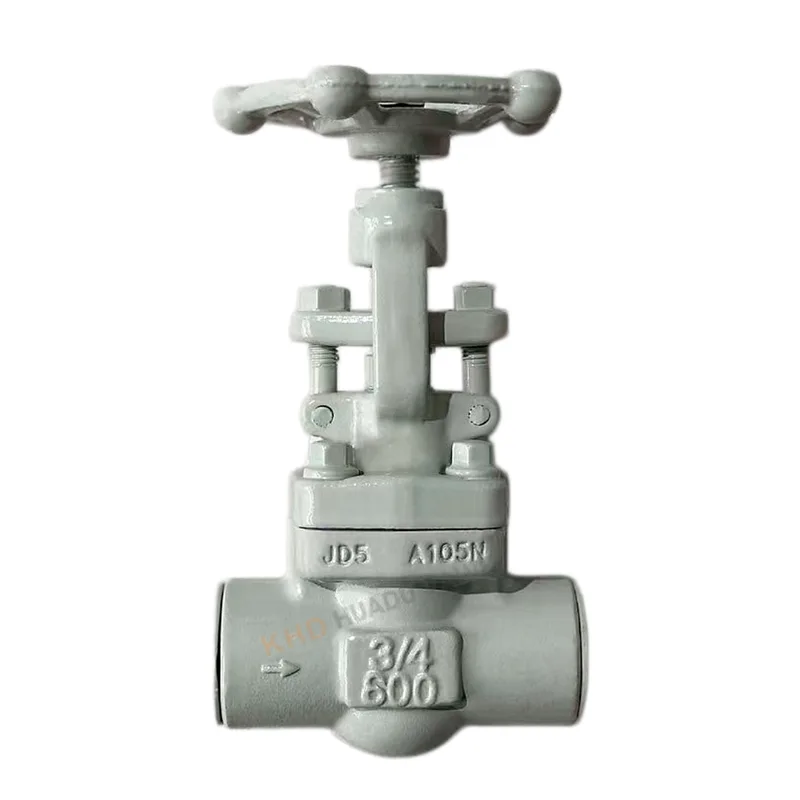

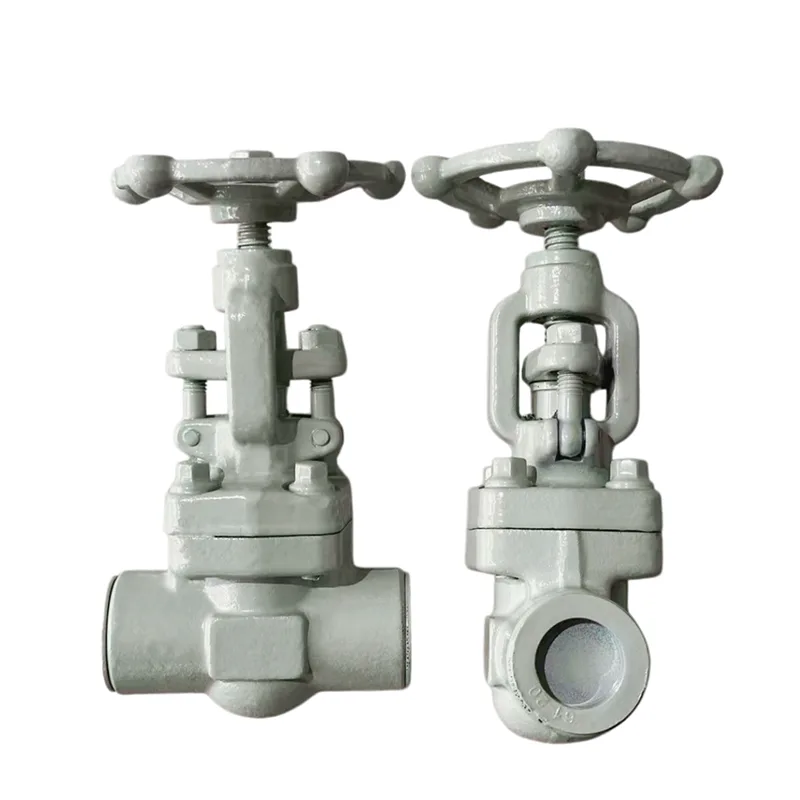

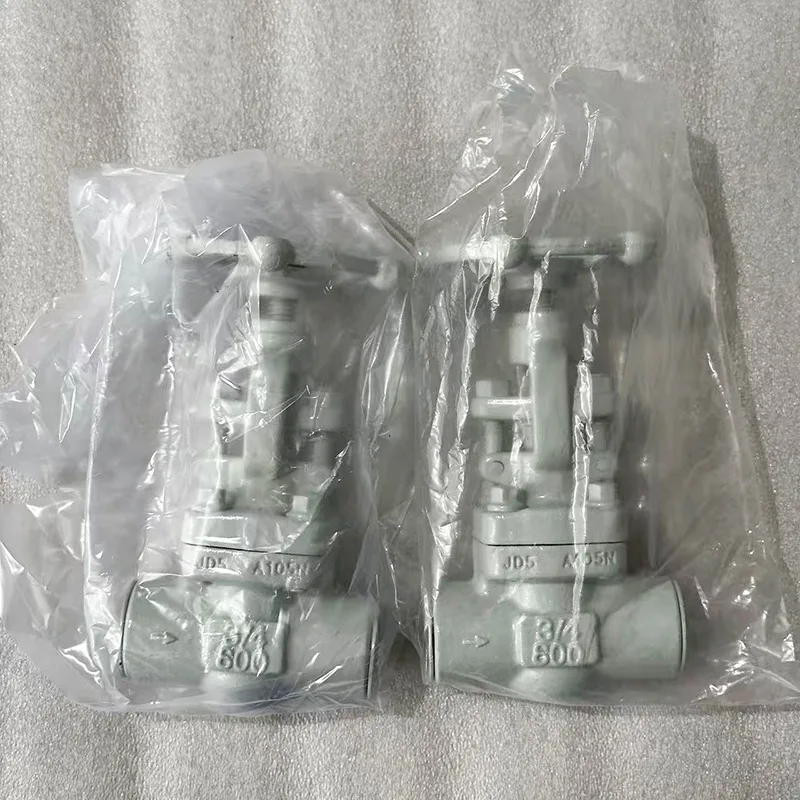

Kované šoupátko svařované s hrdlem

Kované šoupátko s přivařeným hrdlem je vysokotlaký průmyslový ventil určený pro uzavírání potrubí a regulaci průtoku. Vyrábí ho Huadu Valve Group a používá kovanou uhlíkovou ocel A105N a je vhodný pro pracovní podmínky třídy 600. Je široce používán v ropných, chemických, energetických a vysokotlakých parních systémech, kde je bezpečnost a těsnicí výkon kriticky důležitý. Kované šoupátko s objímkovým svařováním zajišťuje stabilní provoz a dlouhou životnost v náročných průmyslových prostředích.

Surovinové a strukturální výhody

Vysoce kvalitní kované ocelové tělo

Kované šoupátko svařované s hrdlem je vyrobeno z kované uhlíkové oceli A105N, což zajišťuje:

Vysoká pevnost a hustota

Vynikající odolnost proti nárazu

Žádné vady odlitku, jako jsou póry nebo pískové díry

Přísná kontrola materiálu

Každá šarže surovin je testována pomocí spektrální analýzy, aby bylo zajištěno:

Přesné chemické složení

Žádné recyklované nebo nekvalitní materiály

Stabilní mechanický výkon

Výhody připojení Socket-Weld

Typ připojení kovaného šoupátka se svařovaným hrdlem poskytuje:

Silný těsnící výkon

Lepší odolnost vůči vysokému tlaku než příruby

Snížené riziko úniku v kritickém systému

Technické specifikace

Standardní parametry

Velikost: DN15–DN50 (běžný sklad)

Třída tlaku: Třída 300 / Třída 600

Materiál: kovaná uhlíková ocel A105N

Typ: Kované šoupátko se svařovaným hrdlem

Teplotní rozsah: -29°C až 570°C

Výrobní proces

Kované šoupátko svařované s hrdlem se vyrábí pomocí:

Integrální zápustkové kování

Tepelné zpracování (normalizační proces)

CNC přesné obrábění

Vlastnosti výkonu

Přesnost těsnící plochy na úrovni mikronů

Těsnicí výkon s nulovou netěsností

Hladký chod bez zaseknutí

Vhodné pro vysokoteplotní parní systémy

Oblasti použití

Ropný a plynárenský průmysl

Kované šoupátko svařované s hrdlem je široce používáno v:

Rafinérské potrubí

Olejové převodové systémy

Zařízení na zemní plyn

Chemický průmysl

Vysokotlaké chemické potrubí

Systémy řízení korozivních kapalin

Vstupní/výstupní systémy reaktoru

Energetický průmysl

Parovody

Tepelné energetické systémy

Potrubí kondenzátu

Obecné průmyslové použití

Vysokotlaké potrubí malého průměru

Systémy izolace zařízení

Bezpečnostní vypínací aplikace

Klíčové atributy

FAQ

Co je spojení zásuvka-svar?

Spojení hrdlovým svarem je metoda spojování trubek, kdy je trubka vložena do zapuštěného hrdla a poté svařena kolem vnější strany. Běžně se používá ve vysokotlakých systémech s malým průměrem.

V případě kovaného šoupátka svařeného s hrdlem se trubka vloží do hrdla konce ventilu a svaří se tak, aby vytvořil pevný spoj odolný proti úniku.

Klíčové vlastnosti spojení hrdlo-svar

Vysoká pevnost a odolnost vůči tlaku

Vynikající těsnicí výkon

Vhodné pro malá potrubí DN15–DN50

Snížené riziko netěsnosti ve srovnání se závitovými spoji

Běžné v ropných, plynových a parních systémech

Měly by být hrdlové svařovací ventily před svařováním rozebrány?

Ano, naprosto. Před instalací kovaného šoupátka svařovaného do hrdla by neměl být ventil během svařování částečně sestaven.

Správná montážní praxe:

Pokud je to možné, vyjměte vnitřní součásti (nebo se ujistěte, že je ventil zcela otevřený)

Zasuňte trubku úplně do hrdla

Udržujte malou dilatační mezeru (~1,5–2 mm)

Svařování provádějte pouze na vnějším spoji

Před provozem ventilu nechte vychladnout

Důležité poznámky:

Zabraňte přehřátí těla ventilu

Zabraňte vniknutí strusky ze svařování do dutiny ventilu

Před svařováním zajistěte správné vyrovnání

Nesprávné svařování může poškodit těsnicí plochy a snížit životnost ventilu.

Jaký je rozdíl mezi OS&Y a šroubovanou kapotou?

Jedná se o dva různé konstrukční návrhy používané u šoupátek.

OS&Y (vnější šroub a třmen)

Závit vřetene je mimo tělo ventilu

Viditelný pohyb dříku indikuje stav otevření/zavření

Snadnější údržba a sledování provozu

Běžné v požární ochraně a průmyslových systémech

Šroubovaná kapota

Kapota je připojena k tělesu ventilu pomocí šroubů

Vnitřní design představce (není vidět zvenku)

Kompaktní konstrukce

Široce používané v obecných průmyslových aplikacích

Jednoduché srovnání:

OS&Y = vnější viditelnost + snadné sledování provozu

Šroubovaná kapota = kompaktní + cenově výhodná konstrukce

Oba typy lze použít v kovaném šoupátku svařovaném s hrdlem v závislosti na požadavcích projektu.
