Proč jsou kulové ventily nezbytné pro časté přepínání a nastavování průtoku?

Uvnitř chemického zpracovatelského závodu se smyčka regulace teploty páry zacyklí desítkykrát denně. Operátor seřídí ventil, teplota se stabilizuje a cyklus se opakuje. Na první pohled se to zdá rutinní – dokud ventil po šesti měsících provozu selže, což si vynutí nákladné odstavení závodu. Hlavní příčina? Šoupátko bylo instalováno tam, kde akulový ventilměl být. Šoupátka, i když jsou vynikající pro izolaci, nejsou navržena pro časté škrcení. Opakovaná modulace nerovnoměrně opotřebovává těsnicí plochy, což vede k netěsnosti a případnému selhání. To je druh chyby, které se lze vyhnout pochopením základních předností různých konstrukcí ventilů.

Kulové ventily si vysloužily svou pověst tahouna v oblasti řízení průtoku. Jsou speciálně navrženy pro aplikace vyžadující častý provoz a přesné nastavení průtoku. Tajemství spočívá v jejich výrazném designu: disk, který se pohybuje kolmo k průtokové dráze, sedlo, které zajišťuje těsné utěsnění, a průtoková dráha, která vytváří tlakovou ztrátu ideální pro škrcení. Na rozdíl od šoupátkových ventilů, které jsou navrženy tak, aby byly plně otevřené nebo plně uzavřené, jsou kulové ventily konstruovány tak, aby modulovaly. Nabízejí vynikající těsnící vlastnosti, širokou škálu možností regulace průtoku a schopnost odolat opotřebení při častém cyklování. Tento článek prozkoumá konstrukční principy, výkonnostní charakteristiky a výběrová kritéria, díky kterým jsou ventily nepostradatelné v průmyslových odvětvích od výroby energie po petrochemické zpracování.

Obsah

• 1. Co je to Globe Valve a jak to funguje?
• 2. Proč design Globe Valve upřednostňuje častý provoz?
• 3. Jak Globe Valve dosahuje přesného nastavení průtoku?
• 4. Jaké technické specifikace definují vysoce kvalitní kulový ventil?
• 5. Jak se Globe Valve srovnává s jinými typy ventilů pro škrcení?
• 6. Jaké postupy údržby prodlužují životnost kulového ventilu?
• 7. Často kladené otázky (FAQ)
• 8. Závěr

1. Co je to Globe Valve a jak to funguje?

Globální ventil je ventil s lineárním pohybem používaný ke spuštění, zastavení a regulaci průtoku v potrubním systému. Jeho název pochází z kulovitého tvaru jeho těla, ve kterém jsou umístěny vnitřní součásti. Charakteristickým znakem globálního ventilu je jeho sestava disku a sedla, která je umístěna kolmo k dráze průtoku. Když je ventil otevřen, disk se pohybuje nahoru a pryč od sedla a vytváří mezeru, kterou proudí tekutina. Když je disk zavřený, pevně dosedne na sedlo a vytvoří těsné těsnění. Tento kolmý pohyb je to, co odlišuje kulový ventil od šoupátka, kde se šoupátko pohybuje paralelně s tokem.

Abyste pochopili fungování kulového ventilu, představte si vodovodní baterii u vás doma. Když otočíte rukojetí, gumová podložka se pohybuje nahoru a dolů proti kovovému sedlu a řídí průtok vody. Jde v podstatě o stejný princip. Kulový ventil používá závitový dřík (nebo nestoupající dřík) k převodu rotačního pohybu z ručního kola na lineární pohyb. Při otáčení ručního kola se vřeteno otáčí, což způsobuje pohyb disku nahoru nebo dolů. Poloha disku určuje velikost průtokového otvoru, který zase určuje průtok. Kapalina vstupuje do těla ventilu, prochází otvorem sedla a vystupuje na druhé straně. Změna směru toku – kapalina se musí při průchodu otočit o 90 stupňů – vytváří tlakovou ztrátu, díky které jsou kulové ventily vynikající pro škrcení.

Konstrukce kulového ventilu není jediný, monolitický koncept. Existuje několik variant, včetně T-vzoru, Y-vzoru a úhlových kulových ventilů. T-vzor je nejběžnější, přičemž vstup a výstup jsou zarovnány v přímce. Vzor Y se vyznačuje dříkem, který je nakloněn pod úhlem 45 stupňů k dráze průtoku, což nabízí nižší tlakovou ztrátu a lepší průtokové charakteristiky. Úhlový ventil má vstup a výstup pod úhlem 90 stupňů, takže je vhodný pro aplikace, kde je omezený prostor nebo kde je třeba změnit směr proudění.Huadu Valve Group Co., Ltd.vyrábí celou řadu konfigurací Globe Valve, což umožňuje inženýrům vybrat optimální design pro jejich konkrétní aplikaci.

2. Proč design Globe Valve upřednostňuje častý provoz?

Když je ventil vystaven častému provozu, hlavním problémem je opotřebení. Při každém otevření nebo zavření ventilu se těsnící plochy dostanou do kontaktu, což vytváří tření. V průběhu času může toto tření erodovat těsnicí plochy, což vede k úniku. Konstrukce kulového ventilu je speciálně navržena tak, aby toto opotřebení minimalizovala. Klíč k jeho odolnosti spočívá ve způsobu interakce disku a sedla. U kulového ventilu je kotouč veden dříkem, což zajišťuje, že se při každém zavření dokonale vyrovná se sedlem. Toto přesné vyrovnání zabraňuje tření kotouče o sedlo pod úhlem, což by způsobilo nerovnoměrné opotřebení.

Další výhodou je samočistící účinek kulového ventilu. Když tekutina prochází ventilem, proudí přes dosedací plochy. Toto proudění, zejména při vysokých rychlostech, pomáhá smýt veškeré částice nebo usazeniny, které by se mohly na sedadle nahromadit. Toto samočištění je kritickým faktorem pro prodloužení životnosti ventilu, zejména v aplikacích se špinavými nebo kontaminovanými kapalinami. Naproti tomu šoupátko má jinou dynamiku. Když je šoupátko částečně otevřené, proudění prochází přes šoupátko a sedlo, což způsobuje rychlou erozi. To je důvod, proč šoupátka nejsou vhodná pro škrcení. Kulový ventil je na druhé straně navržen s průtokovou dráhou, která směřuje tekutinu pryč od dosedacích ploch, čímž se snižuje eroze. Je to důsledek geometrie toku: tekutina vstupuje do ventilu, mění směr a poté vystupuje a dosedací plochy jsou umístěny tak, aby minimalizovaly dopad toku.

Naše továrna v Huadu Valve Group Co., Ltd. provedla rozsáhlé testy opotřebení u různých konstrukcí ventilů. V testu simulujícím 10 000 operací s plným zdvihem za podmínek vysoké teploty páry si standardní ventil Globe Valve zachoval své těsnění bez měřitelných netěsností, zatímco šoupátko za stejných podmínek vykazovalo značné opotřebení a netěsnosti po pouhých 1 000 cyklech. Tyto testovací údaje podtrhují nadřazenost ventilu Globe Valve při častém provozu. Zásadní roli hrají také materiály disku a sedla. Ve vysokoteplotních aplikacích nabízí kulový ventil se stelitovým kotoučem a sedlem z tvrzené nerezové oceli výjimečnou odolnost proti opotřebení. Tvrdý povrch Stellite poskytuje pevný povrch odolný proti opotřebení, který odolá opakovaným nárazům častého ježdění na kole. Podobně pro korozivní aplikace nabízí kulový ventil s Monelovým kotoučem a sedlem vynikající odolnost proti chemickému napadení. V Huadu Valve Group nabízíme širokou škálu materiálů obložení, které odpovídají specifickým požadavkům vaší aplikace.

3. Jak Globe Valve dosahuje přesného nastavení průtoku?

Přesné nastavení průtoku je základní funkcí globálního ventilu. Na rozdíl od jednoduchého izolačního ventilu je kulový ventil navržen tak, aby byl částečně otevřený a poskytoval kontrolovaný odpor průtoku. Schopnost řídit tok je odvozena ze vztahu mezi polohou disku a plochou toku. Když se disk zvedne ze sedla, zvětší se průtoková plocha. Vztah však není lineární; řídí se geometrií disku a sedla. Tento nelineární vztah umožňuje jemné řízení v širokém rozsahu průtoků. To je důvod, proč je ventil Globe Valve často volbou ventilu pro modulované řízení.

Průtoková charakteristika globálního ventilu je často popisována jeho "křivkou průtokové charakteristiky". Existují tři základní typy: lineární, ekviprocentní a rychlé otevírání. Lineární charakteristika znamená, že průtok je přímo úměrný zdvihu ventilu. 10% otevření vede k 10% maximálního průtoku. Tato charakteristika je ideální pro aplikace, kde je tlaková ztráta na ventilu konstantní. Rovnocenná procentní charakteristika znamená, že každý přírůstek zdvihu ventilu zvyšuje průtok o pevné procento aktuálního průtoku. 10% zdvih může zvýšit průtok o 20%. Tato charakteristika je ideální pro aplikace, kde se mění tlaková ztráta, protože poskytuje stabilnější řízení. Rychlootvírací charakteristika znamená, že ventil poskytuje velkou změnu průtoku při malém počátečním pohybu, takže je vhodný pro aplikace vyžadující rychlou odezvu.

Pro ilustraci důležitosti výběru správné průtokové charakteristiky zvažte systém regulace teploty páry. Systém využívá kulový ventil k regulaci toku páry do výměníku tepla. Pokud systém používá lineární kulový ventil, teplotní odezva bude lineární. Pokud však systém pracuje s proměnlivým poklesem tlaku, může lineární kulový ventil poskytovat nestabilní ovládání. Rovnoprocentní Globe Valve by zajistil stabilnější ovládání. Naše továrna v Huadu Valve Group Co., Ltd. nabízí kulové ventily s různými tvary disků, které poskytují různé průtokové charakteristiky, a náš technický tým vám může pomoci vybrat ten správný. Volba průtokové charakteristiky je klíčovým prvkem při návrhu systému a náš tým může poskytnout vodítko pro optimální výběr pro vaši konkrétní aplikaci.

Přesnost kulového ventilu je také zvýšena použitím polohovače. Polohovač je zařízení, které přijímá řídicí signál a nastavuje polohu ventilu tak, aby bylo dosaženo požadovaného průtoku. Polohovadlo zajišťuje, že se ventil otevře do přesné požadované polohy i při měnících se provozních podmínkách. To je zvláště důležité v aplikacích vyžadujících vysokou přesnost, jako je dávkování chemikálií nebo regulace teploty. Výběrem ventilu Globe Valve s vysoce kvalitním polohovadlem mohou inženýři dosáhnout přesnosti regulace průtoku +/- 1 %.

4. Jaké technické specifikace definují vysoce kvalitní kulový ventil?

Při výběru ventilu Globe Valve musí inženýři pečlivě vyhodnotit řadu technických specifikací. Tyto parametry definují výkon ventilu, životnost a vhodnost pro danou aplikaci. Mezi primární specifikace patří: velikost ventilu (jmenovitá velikost potrubí, NPS), jmenovitý tlak (třída), teplotní rozsah, koncová připojení, materiál tělesa, materiál obložení a průtoková charakteristika. Každý z těchto parametrů musí být přizpůsoben specifickým požadavkům procesu. Velikost ventilu určuje průtokovou kapacitu ventilu. Ventil, který je příliš malý, omezí průtok, zatímco ventil, který je příliš velký, bude dražší a nemusí poskytovat adekvátní kontrolu.

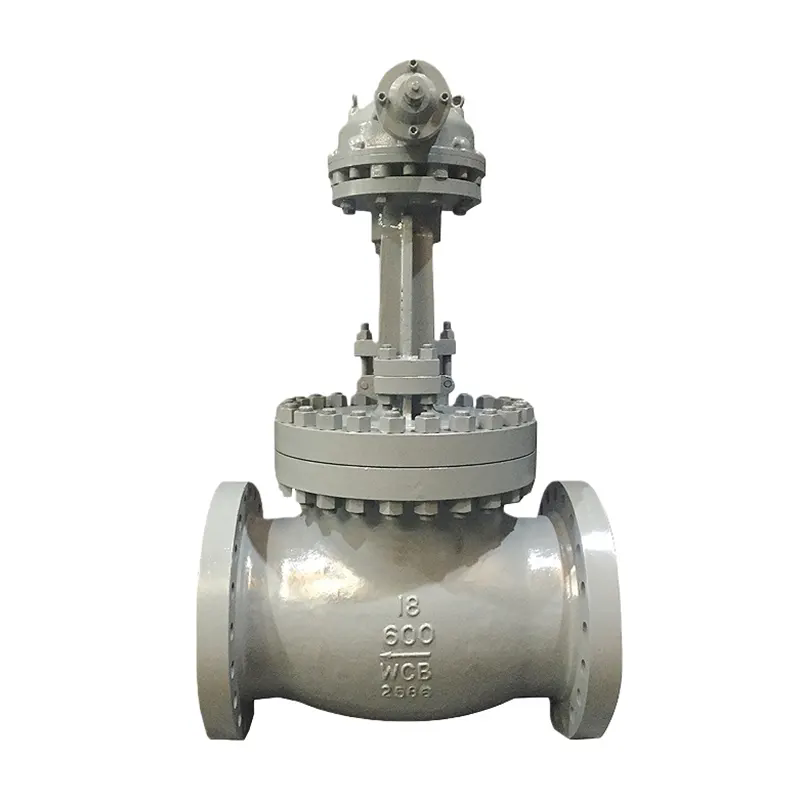

Jmenovitý tlak, obvykle označovaný jako třída (Třída 150, Třída 300, Třída 600 atd.), definuje maximální tlak, který ventil vydrží při dané teplotě. Pro vysokotlaké aplikace je vyžadován kulový ventil třídy 600 nebo vyšší. Teplotní rozsah je určen konstrukčními materiály. Pro vysokoteplotní aplikace (nad 425 °C) je nutný ventil s tělem z lité oceli a obložením s tvrdým povrchem. Pro kryogenní aplikace je nutný ventil s tělem z nerezové oceli a speciální nízkoteplotní úpravou. Koncové spoje jsou prostředky, kterými je ventil připevněn k potrubnímu systému. Nejběžnějšími typy jsou přírubové konce, závitové konce a přivařované konce. Přírubové konce jsou nejuniverzálnější a používají se ve většině aplikací. Závitové konce se používají pro menší ventily a nižší tlaky, zatímco přivařované konce se používají pro vysokotlaké a vysokoteplotní aplikace.

Ve společnosti Huadu Valve Group Co., Ltd. vyrábíme ventil Globe Valve v široké škále materiálů a konfigurací. Naše standardní tělesa kulových ventilů jsou k dispozici z litiny, tvárné litiny, ocelolitiny, nerezové oceli a vysokoteplotních slitin. Lišty jsou k dispozici v různých materiálech, včetně 13% chromované nerezové oceli, stelitu a monelu. Níže uvedená tabulka poskytuje souhrn klíčových technických specifikací pro naše nejoblíbenější modely kulových ventilů.

5. Jak se Globe Valve srovnává s jinými typy ventilů pro škrcení?

Když inženýr navrhuje systém vyžadující přesné řízení průtoku, první otázka často zní: "Který typ ventilu je pro tuto aplikaci nejlepší?" Zatímco pro škrcení lze použít mnoho typů ventilů, preferovanou volbou je typicky Globe Valve. Abychom pochopili proč, je užitečné porovnat ventil Globe Valve s jinými běžnými typy ventilů: šoupátka, kulové ventily a klapky. Každý má své silné a slabé stránky a výběr závisí na konkrétních požadavcích aplikace.

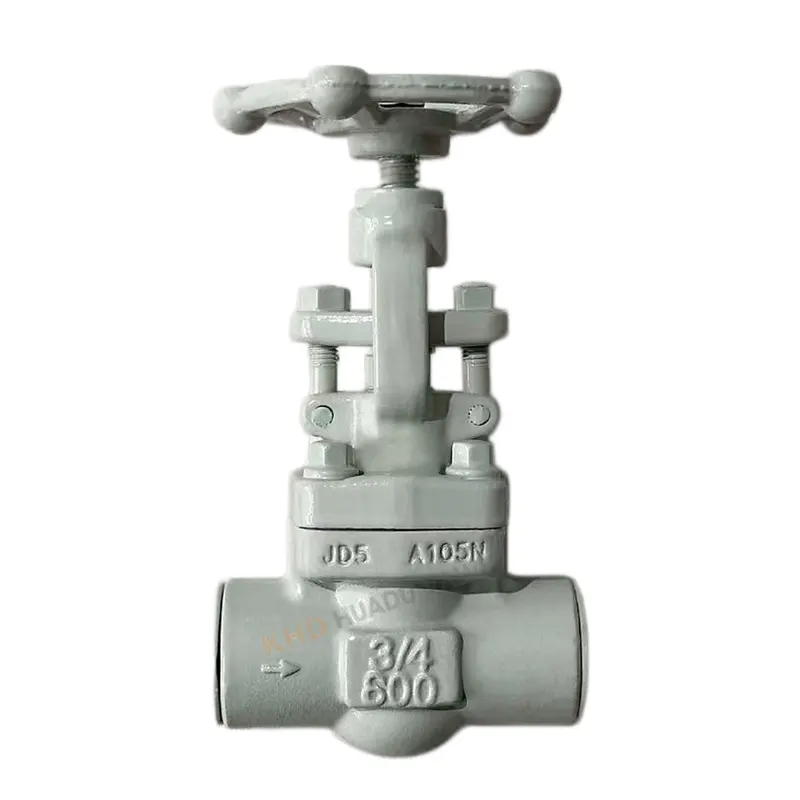

Šoupátka jsou primárně navržena pro provoz on/off. Nejsou vhodné pro škrcení. Když je šoupátko částečně otevřené, vysokorychlostní proudění přes šoupátko a sedlo způsobuje rychlou erozi a opotřebení. Šoupátko také není určeno pro častý provoz; posuvný pohyb brány může vést k zadření a zadření. V kulovém ventilu je průtoková cesta navržena tak, aby minimalizovala opotřebení během škrcení, takže je vhodná pro modulační provoz. Pro aplikace vyžadující časté škrcení je kulový ventil lepší volbou. Kulové kohouty jsou dalším běžným typem ventilů. Nabízejí vynikající uzavírací schopnost a jsou k dispozici v řadě provedení. Kulové ventily však mají omezenější rozsah regulace průtoku a jejich průtoková charakteristika je typicky rychlé otevírání, což není ideální pro přesné škrcení. U kulového ventilu je průtoková charakteristika lineárnější nebo ekviprocentní, což poskytuje lepší kontrolu.

Klapkové ventily se často používají pro aplikace s velkým průměrem. Jsou kompaktní, lehké a cenově výhodné. Obecně však nejsou tak přesné jako Globe Valves pro škrcení. Řídicí charakteristika klapky je nelineární a může být náchylná ke kavitaci a erozi při vysokých tlakových rozdílech. Ventil Globe Valve se svou robustní konstrukcí a širokým rozsahem průtokových charakteristik je preferovanou volbou pro náročné aplikace škrcení. Níže uvedená tabulka uvádí srovnání klíčových vlastností kulových ventilů, šoupátek, kulových kohoutů a škrticích ventilů pro škrticí aplikace.

6. Jaké postupy údržby prodlužují životnost kulového ventilu?

Ani ten nejkvalitnější Globe Valve nebude fungovat spolehlivě bez řádné údržby. Pravidelná kontrola a servis jsou nezbytné pro prevenci neočekávaných poruch a pro prodloužení životnosti ventilu. Prvním krokem v programu údržby je pravidelná vizuální kontrola. Ventil by měl být zkontrolován na jakékoli vnější netěsnosti, jako jsou netěsnosti z těsnění vřetene nebo těsnění tělesa. Ventil by měl být také zkontrolován, zda během provozu nevykazuje neobvyklý hluk nebo vibrace, což může znamenat problém s vnitřními součástmi. Dobrý program údržby zahrnuje plánovaný plán demontáže a kontroly vnitřních součástí.

Když je kulový ventil rozebrán, disk a sedlo by měly být zkontrolovány z hlediska opotřebení, důlků nebo koroze. Pokud je kotouč nebo sedlo opotřebované, lze je často opravit lapováním nebo broušením. Lapování je proces použití brusné pasty k leštění těsnicích ploch. To může obnovit těsnicí výkon ventilu bez nutnosti výměny kotouče nebo sedla. Vřeteno by mělo být zkontrolováno, zda není opotřebené nebo poškozené. Je třeba zkontrolovat těsnost obalu. Pokud těsnění netěsní, lze jej utáhnout nebo vyměnit. Je třeba zkontrolovat správné vyrovnání ucpávky. Těsnění by mělo být utaženo správným utahovacím momentem. Přílišné utažení ucpávky může způsobit poškození dříku a zvýšit tření. Nedostatečné utažení způsobí únik.

V naší továrně v Huadu Valve Group Co., Ltd. jsme viděli ventil Globe Valve, který při správné údržbě může poskytovat desítky let služby. Jeden zákazník, elektrárna, měl ventil Globe Valve, který byl v provozu 35 let. Ventil byl každoročně rozebrán, zkontrolován a podle potřeby byly lapovány těsnící plochy. Ventil nikdy nevyžadoval zásadní opravu. Toto je výjimečný případ, ale ilustruje skutečnost, že při správné péči může Globe Valve zajistit dlouhou životnost. Doporučujeme minimální plán údržby – každoroční vizuální kontrolu a úplnou demontážní kontrolu každých 3-5 let, v závislosti na provozních podmínkách.

Níže uvedená tabulka shrnuje doporučené postupy údržby pro kulový ventil.

7. Často kladené otázky (FAQ)

Otázka 1: Proč je u škrticích aplikací upřednostňován kulový ventil před šoupátkem?

Odpověď: Kulový ventil je pro škrcení upřednostňován před šoupátkem, protože jeho konstrukce je speciálně navržena pro modulaci průtoku. Kotouč kulového ventilu se pohybuje kolmo k sedlu, což umožňuje přesné ovládání oblasti průtoku. Průtoková dráha také vytváří tlakovou ztrátu, díky které je škrcení účinnější. Naproti tomu šoupátko je navrženo pro plně otevřený nebo plně uzavřený provoz. Když je šoupátko částečně otevřené, vysokorychlostní proudění přes šoupátko a sedlo způsobuje rychlou erozi, což vede k netěsnosti a selhání. Naše továrna v Huadu Valve Group Co., Ltd. vyrábí kulový ventil speciálně navržený pro škrticí aplikace.

Otázka 2: Jaký je rozdíl mezi lineárními a ekviprocentní průtokovými charakteristikami?

Odpověď: Lineární průtoková charakteristika znamená, že průtok je přímo úměrný zdvihu ventilu. 10% otevření vede k 10% maximálního průtoku. Tato charakteristika je ideální pro aplikace, kde je tlaková ztráta na ventilu konstantní. Rovnoprocentní průtoková charakteristika znamená, že každý přírůstek zdvihu ventilu zvyšuje průtok o pevné procento aktuálního průtoku. 10% zdvih může zvýšit průtok o 20%. Tato charakteristika je ideální pro aplikace, kde se mění tlaková ztráta, protože poskytuje stabilnější řízení. Naše produkty Globe Valve nabízejí obě vlastnosti a náš technický tým vám může pomoci vybrat tu správnou pro vaši aplikaci.

Otázka 3: Jak mohu zjistit, zda selhává těsnění mého globálního ventilu?

Odpověď: Nejčastějšími příznaky vadného těsnění jsou vnější úniky a neschopnost úplně uzavřít průtok. Pokud zpozorujete kapání kapaliny z dříku ventilu nebo kolem víka, je pravděpodobně narušeno těsnění nebo těsnění. Navíc, pokud ventil nemůže dosáhnout těsného uzavření, kotouč a sedlo jsou pravděpodobně opotřebené nebo poškozené. V některých případech může problém indikovat i změna provozního momentu potřebného k ovládání ventilu. Pravidelná vizuální kontrola a funkční testování jsou nejlepší způsoby, jak odhalit vadné těsnění dříve, než to povede k většímu problému.

Otázka 4: Lze použít kulový ventil pro parní provoz?

Odpověď: Ano, kulové ventily se běžně používají pro parní provoz. Ventil však musí být správně vybrán pro konkrétní teplotní a tlakové podmínky. Pro provoz s vysokoteplotní párou se doporučuje kulový ventil s tělem z lité oceli a obložením s tvrdým povrchem (jako je Stellite). Tvrdý návar Stellite poskytuje výjimečnou odolnost proti opotřebení a odolá vysokorychlostnímu proudění páry. Naše továrna ve společnosti Huadu Valve Group Co., Ltd. vyrábí ventil Globe Valve speciálně pro parní provoz s řadou materiálů těla a obložení, které vyhovují různým provozním podmínkám.

Otázka 5: Jaká je typická životnost kulového ventilu?

Odpověď: Životnost ventilu Globe Valve závisí na několika faktorech, včetně provozních podmínek, frekvence provozu a kvality údržby. V mírném provozu s pravidelnou údržbou může Globe Valve vydržet 20-30 let nebo více. V náročných provozech, jako jsou vysokoteplotní nebo vysokotlaké aplikace s častým cyklováním, může být nutné ventil kontrolovat a opravovat častěji. Při správné údržbě, včetně pravidelného lapování dosedacích ploch a výměny těsnění, může Globe Valve zajistit dlouhou a spolehlivou životnost. Výrobky Globe Valve naší továrny jsou navrženy pro dlouhou životnost a minimální údržbu.

8. Závěr

Kulové ventily jsou základní volbou pro aplikace vyžadující časté spínání a přesné nastavení průtoku. Jejich charakteristický design s kotoučem, který se pohybuje kolmo k sedlu, poskytuje vynikající těsnění a odolnost proti opotřebení ve srovnání s jinými typy ventilů. Průtoková dráha vytváří řízený pokles tlaku, díky čemuž jsou ideální pro škrcení. Dostupnost různých průtokových charakteristik, jako je lineární a ekviprocentní, umožňuje přesné řízení v širokém rozsahu průtoků. Široká škála materiálů a konfigurací zajišťuje, že kulový ventil lze vybrat tak, aby splňoval specifické požadavky jakékoli aplikace, od vysokoteplotní páry až po kryogenní podmínky.

Klíčem k maximalizaci výkonu a životnosti Globe Valve je správný výběr a údržba. Pečlivým vyhodnocením technických specifikací, včetně velikosti ventilu, jmenovitého tlaku, teplotního rozsahu a materiálu obložení, mohou inženýři zajistit, aby ventil odpovídal dané aplikaci. Program pravidelné údržby, včetně vizuálních kontrol a pravidelné demontáže a renovace, prodlouží životnost ventilu a zabrání neočekávaným poruchám. Ve společnosti Huadu Valve Group Co., Ltd. jsme odhodláni poskytovat vysoce kvalitní produkty Globe Valve a odbornou technickou podporu, abychom našim zákazníkům pomohli optimalizovat jejich provoz. Naše rozsáhlá řada produktů Globe Valve a náš tým zkušených inženýrů jsou připraveni vám pomoci s vašimi specifickými požadavky na aplikaci.

Kontaktujte společnost Huadu Valve Group Co., Ltdprodiskutujte vaše požadavky na Globe Valve a zjistěte, jak mohou naše řešení zvýšit spolehlivost a efektivitu vašich systémů řízení průtoku.
