Pevný kulový ventil z nerezové oceli Kovaný kulový ventil s přírubou

Vlastnosti produktu

- Pevná kuličková konstrukce namontovaná na čepu, vhodná pro pracovní podmínky s velkým otvorem a vysokým tlakem.

- Kované tělo ventilu s hustým materiálem, vysokou mechanickou pevností a dobrým antikorozním výkonem.

- Design plného portu, malý průtokový odpor, velká průtoková kapacita, vhodná pro čištění potrubí.

- Odpružené plovoucí sedlo zajišťuje obousměrné těsné uzavření, nízká míra úniku.

- Konstrukce dříku proti vyfouknutí, vestavěná antistatická a požárně bezpečná konstrukce v souladu s API 607.

- Samouvolňovací sedlo pro abnormální přetlak v dutině pro zvýšení bezpečnosti provozu.

- Nízký provozní točivý moment, podporuje časté cykly otevírání a zavírání pro dlouhodobý stabilní provoz.

Klíčové atributy

Struktura produktu

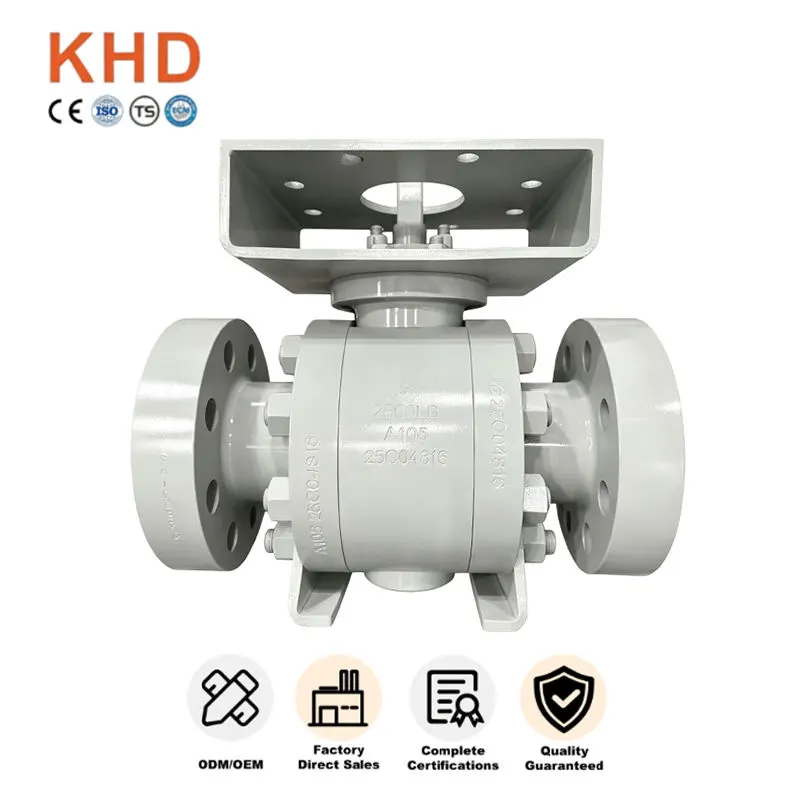

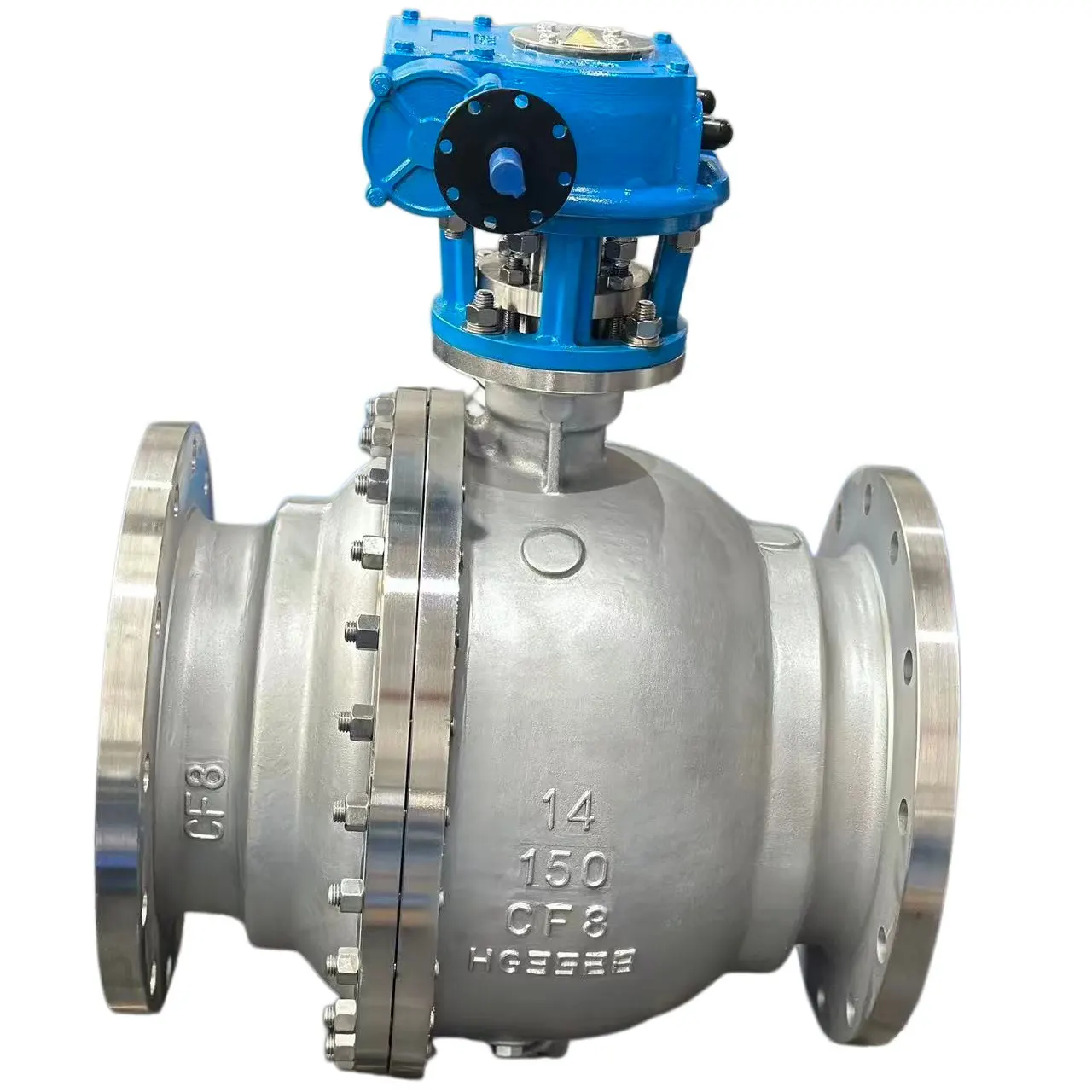

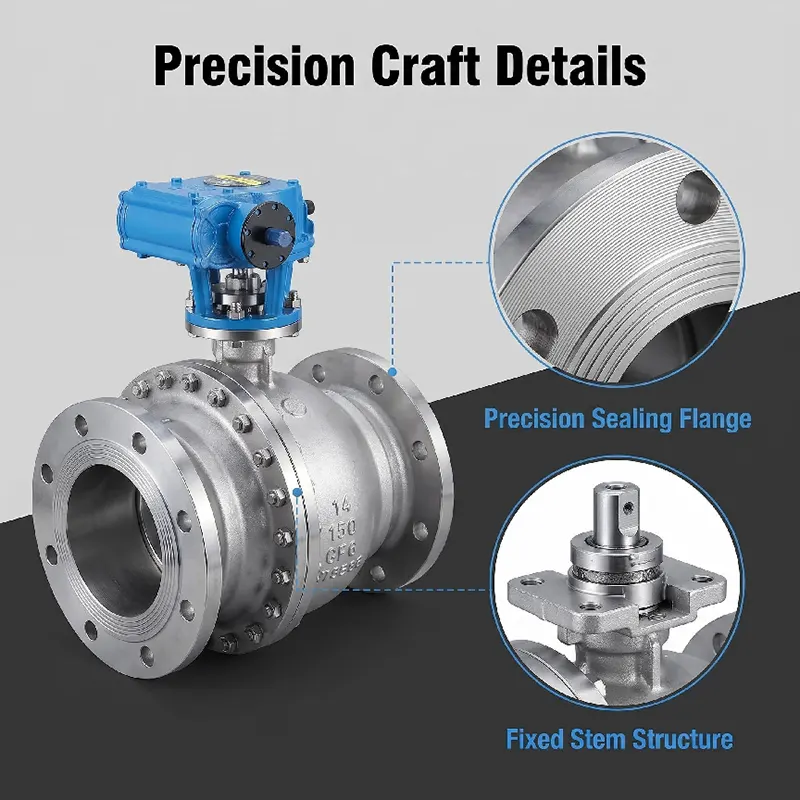

Jedná se o kovaný přírubový kulový ventil z nerezové oceli s pevným kulovým ventilem. Míč je podepřen horními a dolními otočnými hřídeli namísto plovoucí silou sedla. Mezi hlavní součásti patří kované tělo ventilu, víko, pevná koule, horní a spodní otočné hřídele, pružinou předepjatá plovoucí sedla, vřeteno proti vyfouknutí, konce přírubových spojů a horní montážní podložka ISO 5211 pro pohony. Funkce dvojitého blokování a odvzdušňování může být poskytnuta na vyžádání. Možnosti čel příruby: RF, RTJ.

- Tělo ventilu / Kapota: Kovaná nerezová ocel A182 F304 / A182 F316L

- Kulička: Kovaná nerezová ocel, tvrdě pochromovaná nebo s tvrdokovem stelit

- Představec: nerezová ocel A182 F316

- Těsnění sedla: PTFE / RPTFE pro měkké těsnění; Tvrdá slitina Stellite 6 pro kovové tvrdé těsnění

- Těsnění a O kroužek: FKM, PTFE, přizpůsobené pro média s různými teplotami

- Šrouby: Šrouby z nerezové oceli B8 / B8M

Rozsah tlaku a teploty

-Tlaková třída: PN16-PN100, třída150-třída2500

- Pracovní teplota:

• Verze s měkkým těsněním: -29 ℃ ~ +200 ℃

• Verze s kovovým tvrdým těsněním: -29℃ ~ +425℃

-Testovací norma: API 598, plášťová zkouška 1,5násobkem jmenovitého tlaku; test sedadla 1,1násobek jmenovitého tlaku

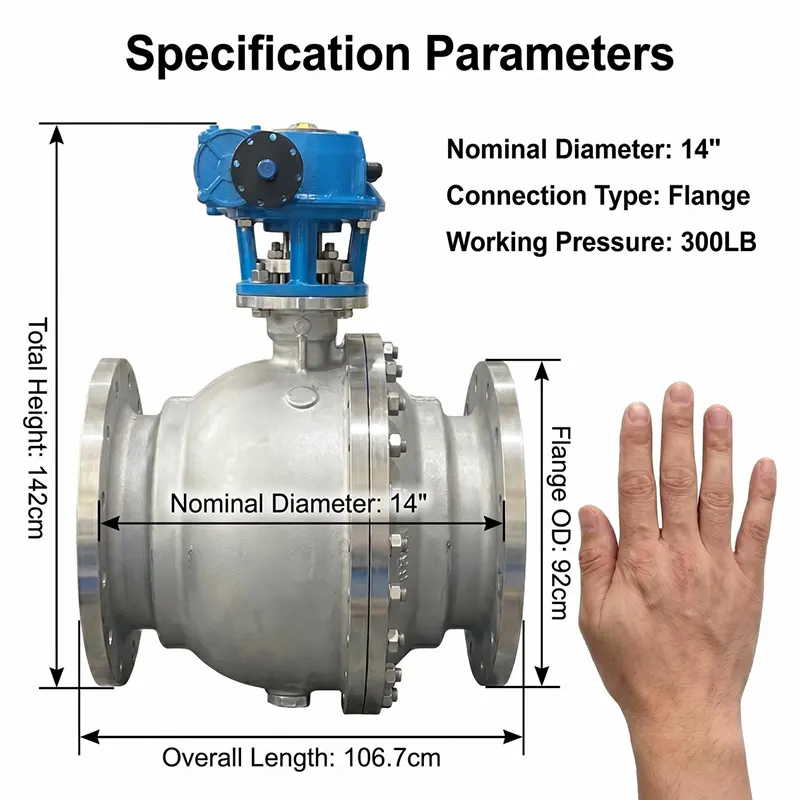

-Rozsah velikostí: DN50-DN600 (NPS2"-NPS24")

Typy operací

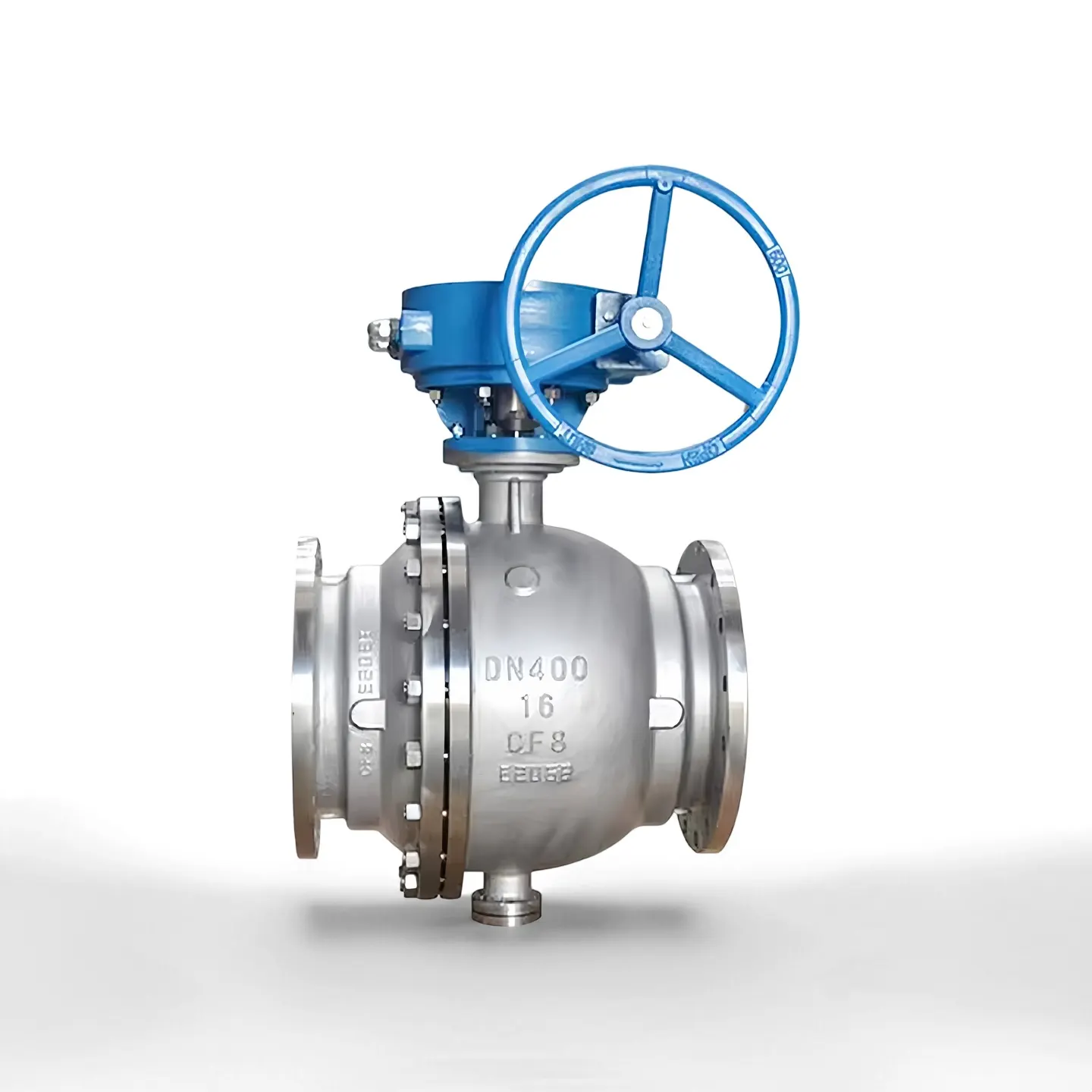

-Manuální: Operátor šnekového převodu pro velký točivý moment

-Pneumatický: Jednočinný / dvojčinný pneumatický pohon, s koncovým spínačem a solenoidovým ventilem

-Elektrický: typ on-off nebo modulační elektrický pohon pro dálkové automatické ovládání

-Hydraulické / elektrohydraulické ovládání k dispozici na zvláštní přání

Všechny pohony vyhovují montážní platformě ISO 5211.

Aplikace

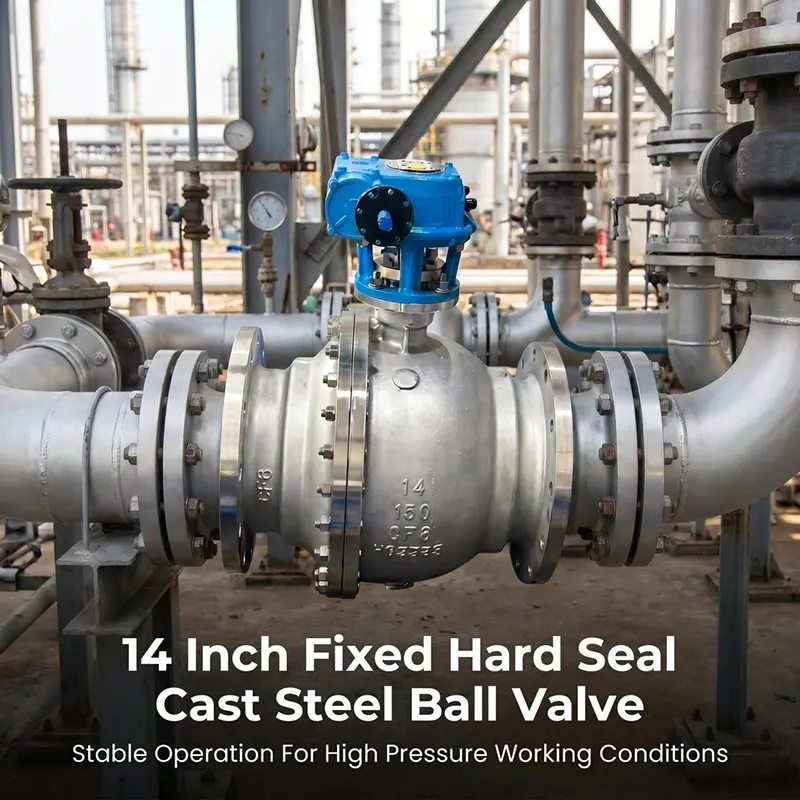

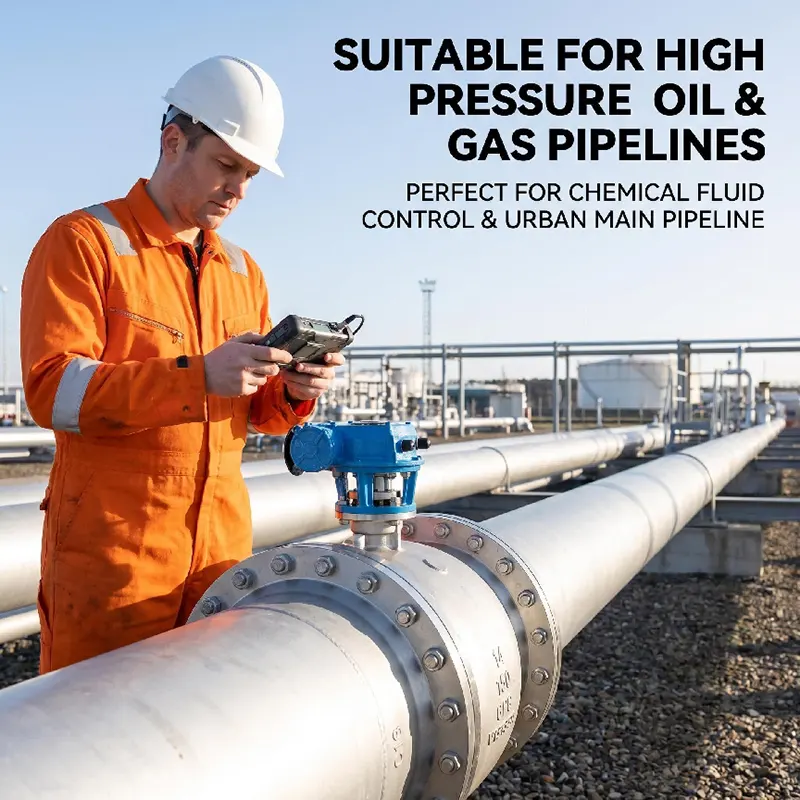

Široce se používá pro zapínání, vypínání a oddělování kapalných, plynných a korozivních médií. Používá se hlavně v dálkových ropovodech a plynovodech, petrochemických závodech, chemickém zpracování, výrobě energie, úpravě vody, LNG a dalších těžkých průmyslových projektech.

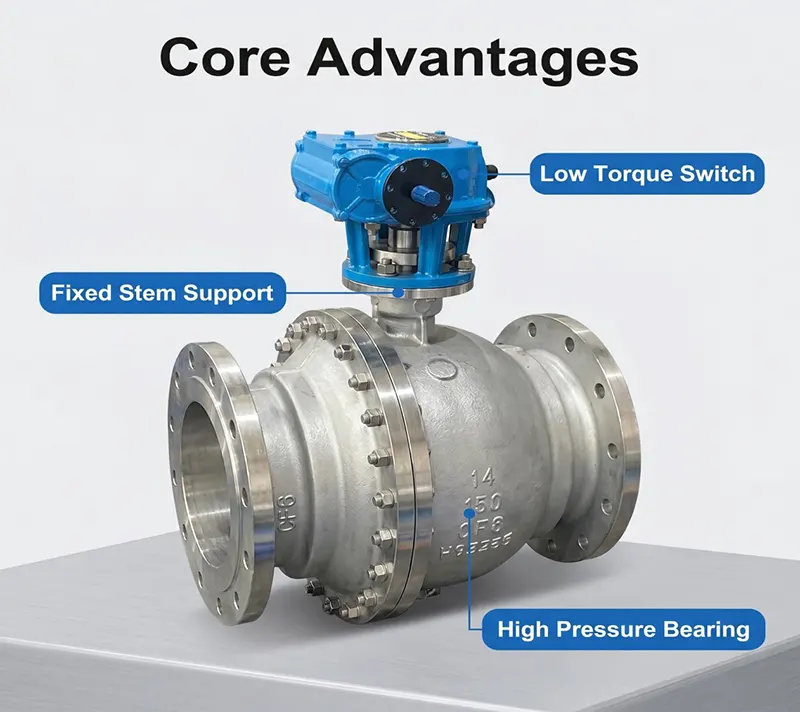

Proč si vybrat náš nerezový kulový ventil s pevným kulovým ventilem kovaný přírubový kulový ventil？

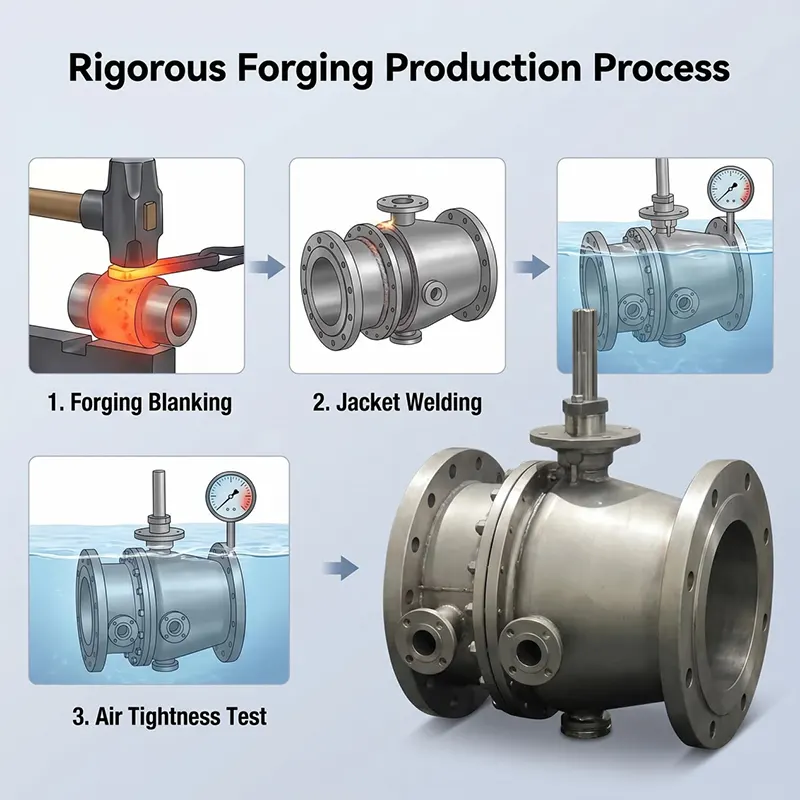

1. Přijměte úplný proces kování, vnitřní materiál kompaktní bez defektů poréznosti odlévání, namontujte vysokotlaké potrubí pro vysoké zatížení.

2. Konstrukce s pevnou koulí s čepem výrazně snižuje provozní krouticí moment pro velké pracovní podmínky s vysokým tlakem.

3. Přísná vstupní kontrola materiálu, každý ventil před dodávkou projde úplným hydrostatickým testem a zkouškou těsnosti plynového sedla.

4. Podporujte dvě verze měkkého těsnění a kovového tvrdého těsnění, aby odpovídaly různým teplotním a středním požadavkům.

5. Nabízíme kompletní technickou podporu, kontrolu výkresů a poprodejní poradenství pro váš projekt.

Průvodce nákupem

Při odesílání dotazu uveďte níže uvedené informace:

1. Jmenovitá velikost a tlaková třída

2. Pracovní médium, aktuální pracovní teplota

3. Typ těsnění: měkké těsnění nebo kovové tvrdé těsnění

4. Typ provozu (šnekový převod / pneumatický / elektrický atd.)

5. Standardní příruba a typ čela příruby (RF / RTJ)

6. Speciální požadavek: požárně bezpečný, funkce DBB, antikorozní úprava atd.

Náš inženýr nabídne správný návrh podle vašich pracovních podmínek.

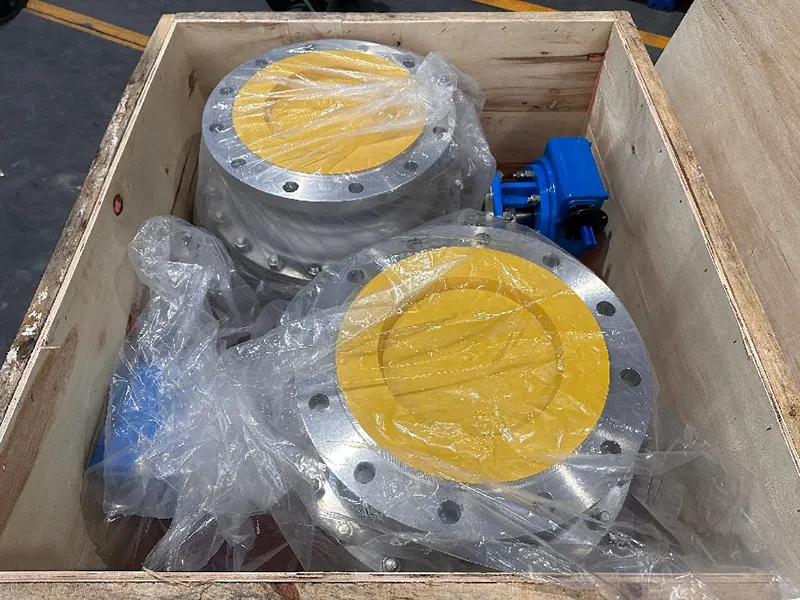

Balení a doprava

Každý ventil bude před zabalením vyčištěn a chráněn. Porty ventilů jsou utěsněny plastovými krytkami, aby byla vnitřní dutina čistá. Ventily jsou baleny v pevných překližkových přepravkách vhodných pro námořní přepravu. Podporujeme EXW, FOB, CIF, DAP a další obchodní podmínky. Zboží může být doručeno do určeného přístavu nebo skladu.

OEM a ODM

Přijímáme objednávky OEM a ODM. Můžeme přizpůsobit materiál těla, materiál těsnění, standard příruby, speciální prodlužovací dřík, speciální nátěr a označení loga podle výkresu zákazníka nebo technického požadavku. Flexibilní MOQ pro projektové zakázky.

Kontrola a testování

Každý ventil prochází před odesláním kompletní kontrolou podle API 598.

- Vstupní kontrola surovin: kontrola chemického složení a mechanických vlastností materiálu, poskytnut záznam o sledovatelnosti materiálu.

- Hydrostatický test pláště: 1,5násobek jmenovitého tlaku pro tělo ventilu a víko.

- Test těsnosti sedla: 1,1násobek jmenovitého tlaku, voda nebo dusíkové médium.

- Vizuální kontrola, kontrola rozměrů, kontrola barvy a povrchové úpravy.

- Svědecký test institutem třetí strany, jako je SGS, BV, je přijatelný na žádost klienta.

- Lze dodat kompletní sadu dokumentů včetně osvědčení o zkoušce materiálu MTC, zprávy o hydrozkoušce, osvědčení o shodě.

Průvodce instalací a údržbou

- Před instalací potrubí důkladně vyčistěte, aby se odstranila svařovací struska, písek a nečistoty, aby nedošlo k poškození těsnicí plochy.

- Namontujte ventil ve správném směru průtoku, šrouby příruby utáhněte křížem a rovnoměrně.

- Nenechávejte ventil v polootevřené poloze při dlouhodobém skladování nebo provozu.

- Pro pravidelný provoz pravidelně spouštějte cyklus otevření a zavírání s plným zdvihem, abyste zabránili přilepení těsnění.

- Při běžné inspekci na místě zkontrolujte přírubový spoj a těsnění vřetene z hlediska vnější netěsnosti.

- Vyměňte opotřebované díly těsnění během plánované odstávky; použijte odpovídající materiál těsnění pro vaše pracovní médium.

- Je-li namontován pohon, pravidelně kontrolujte moment pohonu a stav koncového spínače.

Poprodejní servis

- Záruční doba: Záruka 12 měsíců od data odeslání, na výrobní vady.

-Poskytujeme technickou podporu včetně revize výkresů, potvrzení parametrů a provozních pokynů.

-Náš technický tým odpovídá na technické dotazy do 24 pracovních hodin.

-Náhradní díly (sedadla, těsnění, těsnění vřetene) jsou k dispozici pro opětovné objednání.

-Pro zakázky velkého rozsahu lze zajistit technickou konzultaci na místě.

Poznámka: Záruka se NEVZTAHUJE na poškození způsobená špatnou instalací, špatnou obsluhou nebo nevhodným stavem média.

Související doporučené produkty

-Plovoucí kulový ventil (2dílný / 3dílný kulový kohout z nerezové oceli)

-Kulový kohout s pevným čepem WCB z uhlíkové oceli

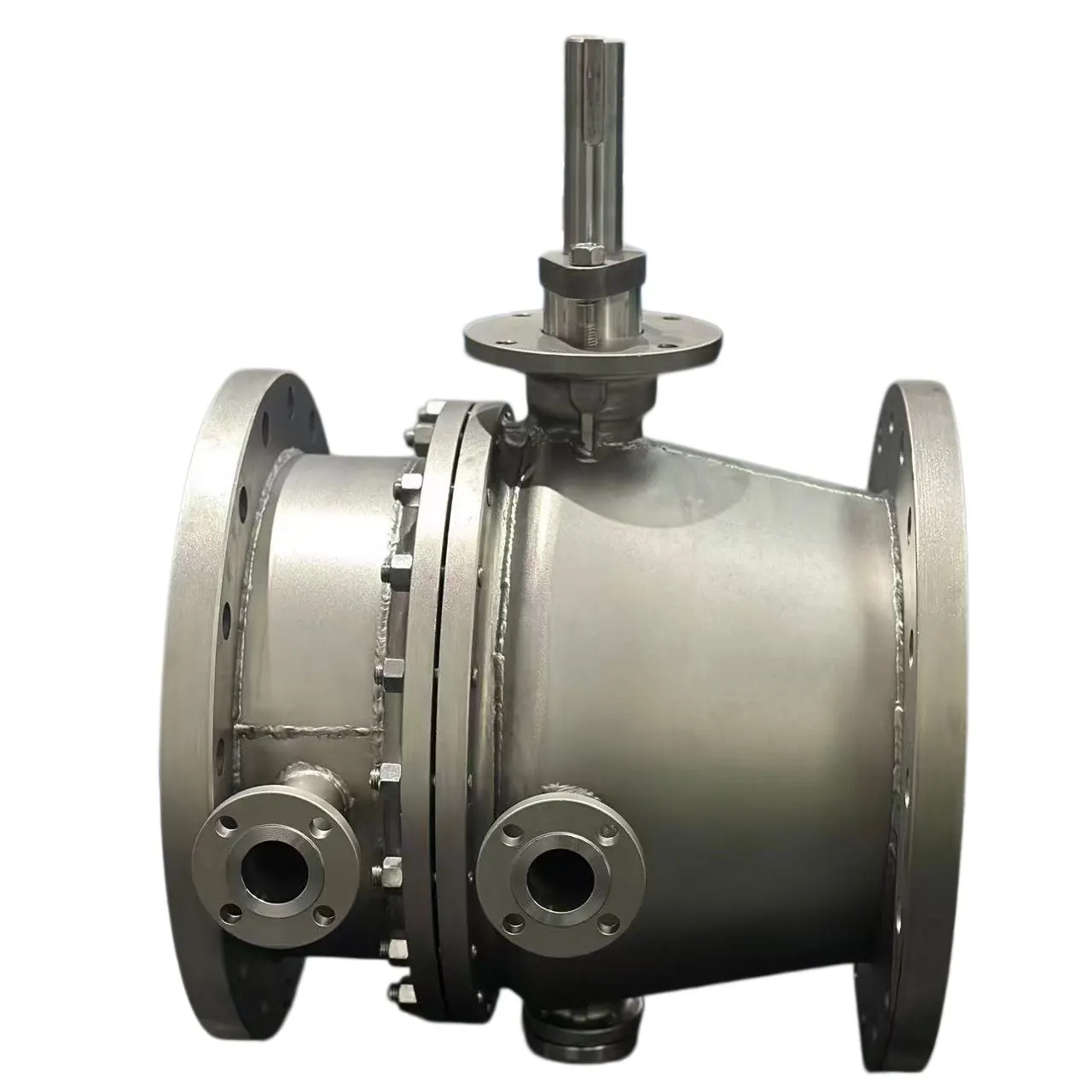

-Plášťově izolovaný pevný kulový ventil pro vysoce viskózní médium
