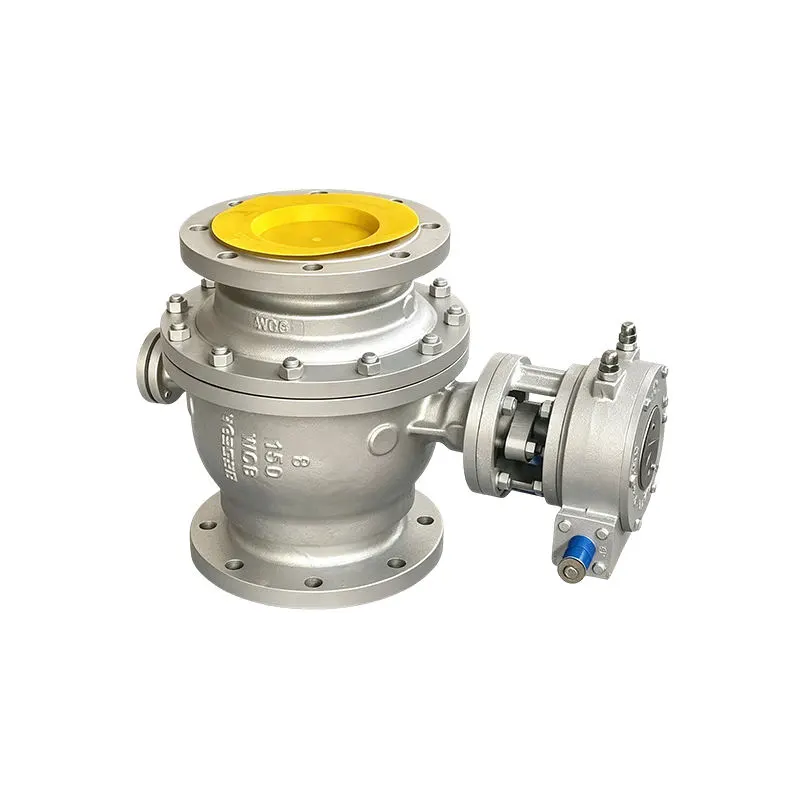

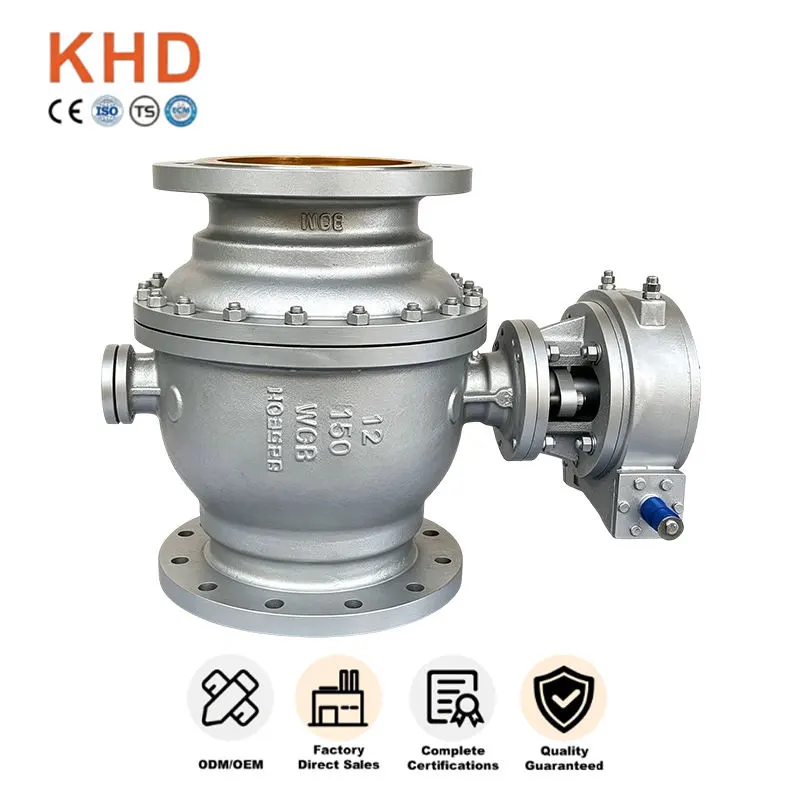

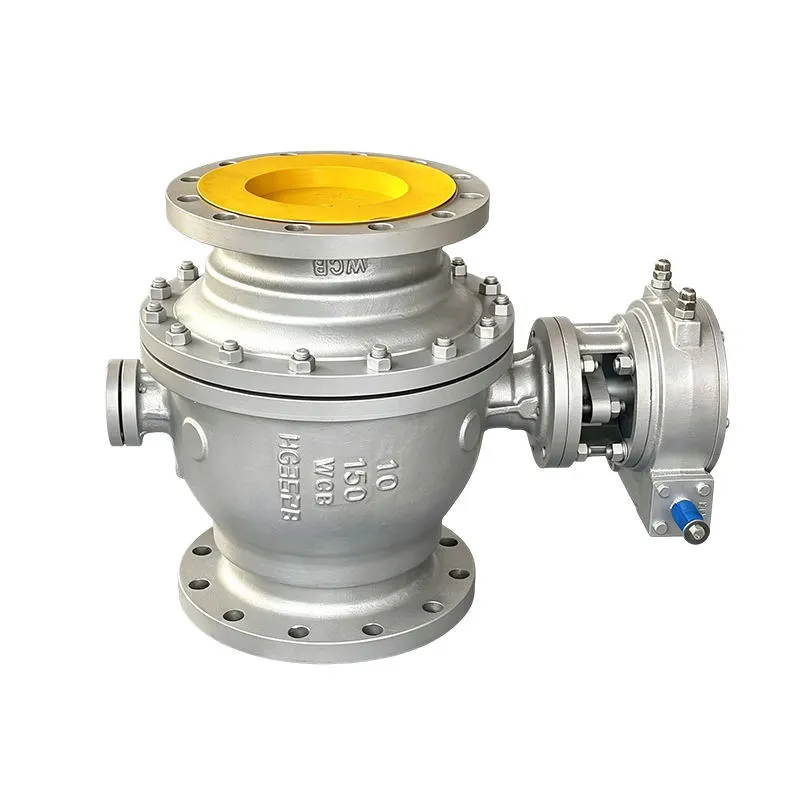

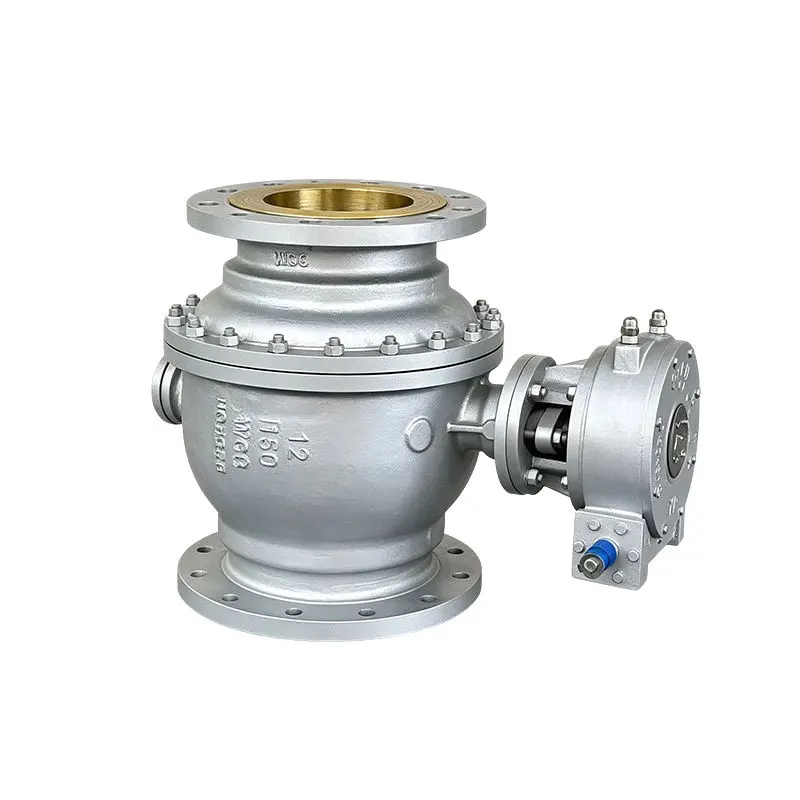

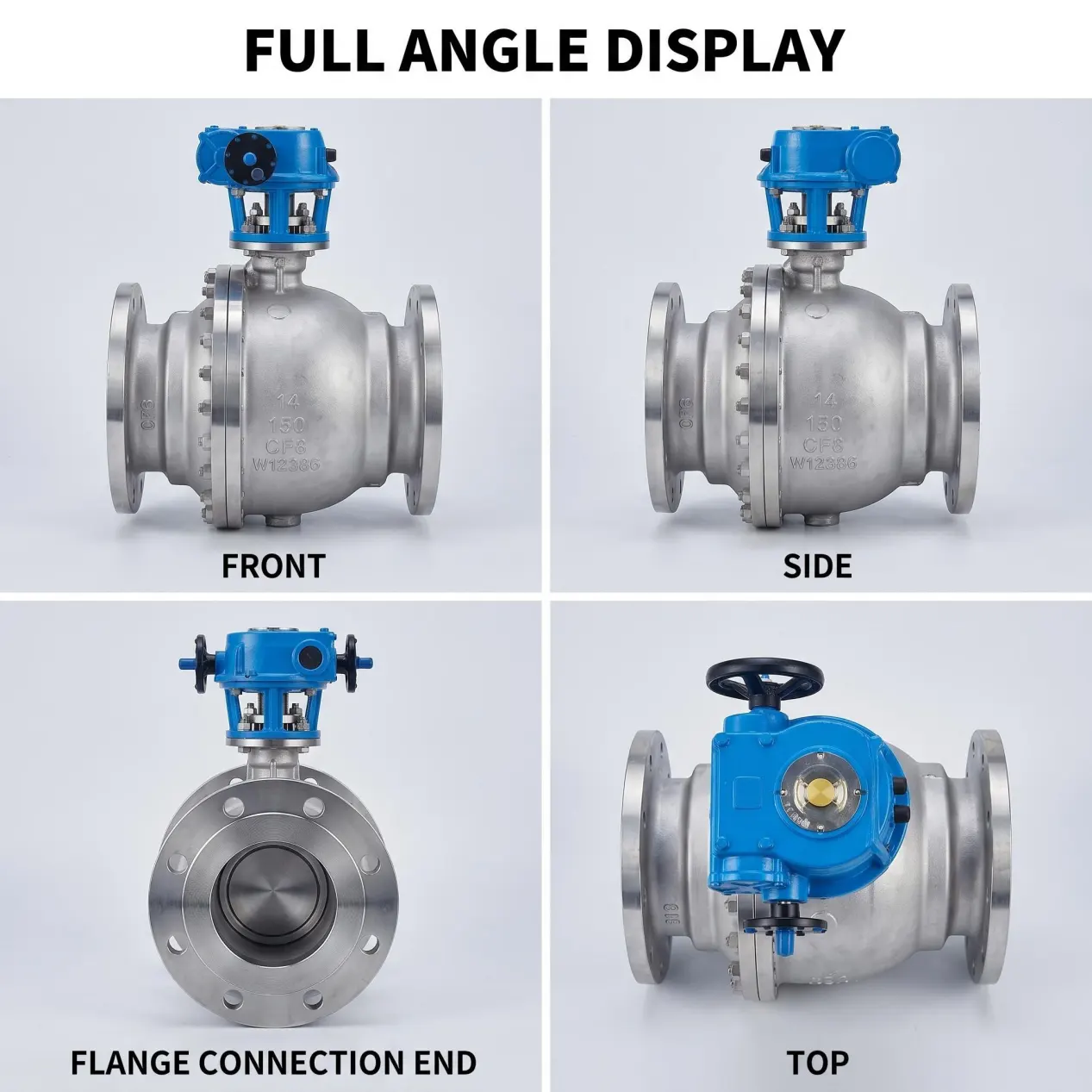

WCB pevný kulový ventil z uhlíkové oceli

WCB Fixed Ball Valve z uhlíkové oceli je vysoce výkonný průmyslový ventil určený pro izolaci potrubí a řízení průtoku, vyráběný společností Huadu Valve Group. Využívá konstrukci s pevnou kuličkou na čepu a materiál uhlíkové oceli A216 WCB, který se dobře hodí pro kritické pracovní podmínky potrubí při vysokém tlaku.

Tento průmyslový ventil spolehlivě funguje při nepřetržitém vysokotlakém provozu a provozu s dlouhým cyklem, široce vybraný pro projekty, kde jsou základními požadavky bezpečnost těsnění a dlouhá životnost.

Surovinové a strukturální výhody

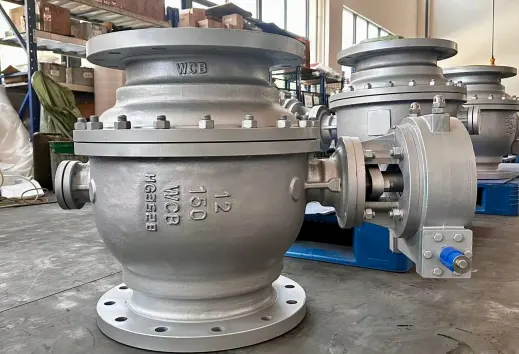

Prémiové tělo z uhlíkové oceli A216 WCB

Pevný kulový ventil WCB z uhlíkové oceli je odlit z uhlíkové oceli WCB A216, což přináší tyto hlavní přednosti:

- Vysoká mechanická pevnost a vynikající odolnost proti nárazu

-Dobrá teplotní adaptabilita proti tlakovým rázům a vodním rázům

-Dostatečná tloušťka stěny pro provoz ve vysokotlaké třídě

-Kontrola tuhého odlitku k odstranění vnitřních a povrchových vad

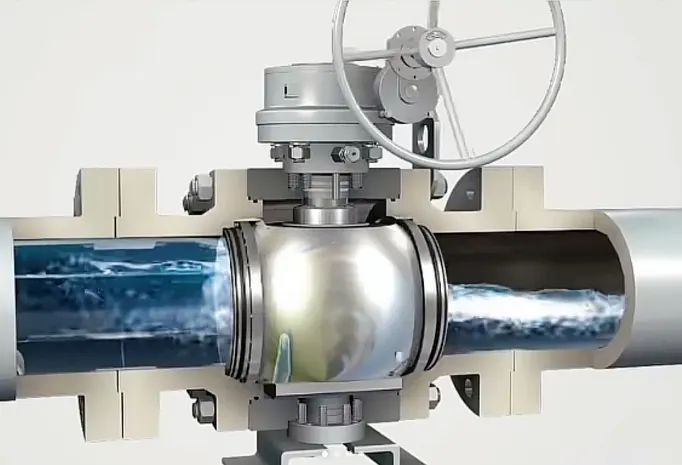

Pevná kulová struktura namontovaná na čepu

Na rozdíl od běžných plovoucích kulových kohoutů naše konstrukce s pevnou kulovou čepem přenáší většinu tlakového zatížení potrubí na horní a spodní nosné hřídele. Kulička zůstává zablokována, takže sedla ventilů nesou pouze minimální přítlačnou sílu. Výrazně snižuje otěr sedla i při častých cyklech otevření-zavření pod trvalým vysokým tlakem. Stabilní obousměrné těsnění zabraňuje úniku bez ohledu na směr tlaku a zlepšuje bezpečnost systému pro kritické procesní smyčky.

Optimalizovaná konstrukce těsnění a bezpečnosti

Pro tento WCB pevný kulový ventil z uhlíkové oceli je vybavena pružinová sestava plovoucího sedla. Vestavěné pružiny kompenzují drobné opotřebení po tisících operací a udržují výkon těsného vypnutí. Představec proti vyfouknutí slouží jako standardní bezpečnostní prvek proti náhlým tlakovým špičkám. Vícevrstvé grafitové těsnění minimalizuje fugitivní emise kolem mezer mezi stonky. Všechny těsnicí komponenty jsou speciálně přizpůsobeny pro vysokotlaká a středně teplotní pracovní média namísto generických náhradních dílů.

Klíčové atributy

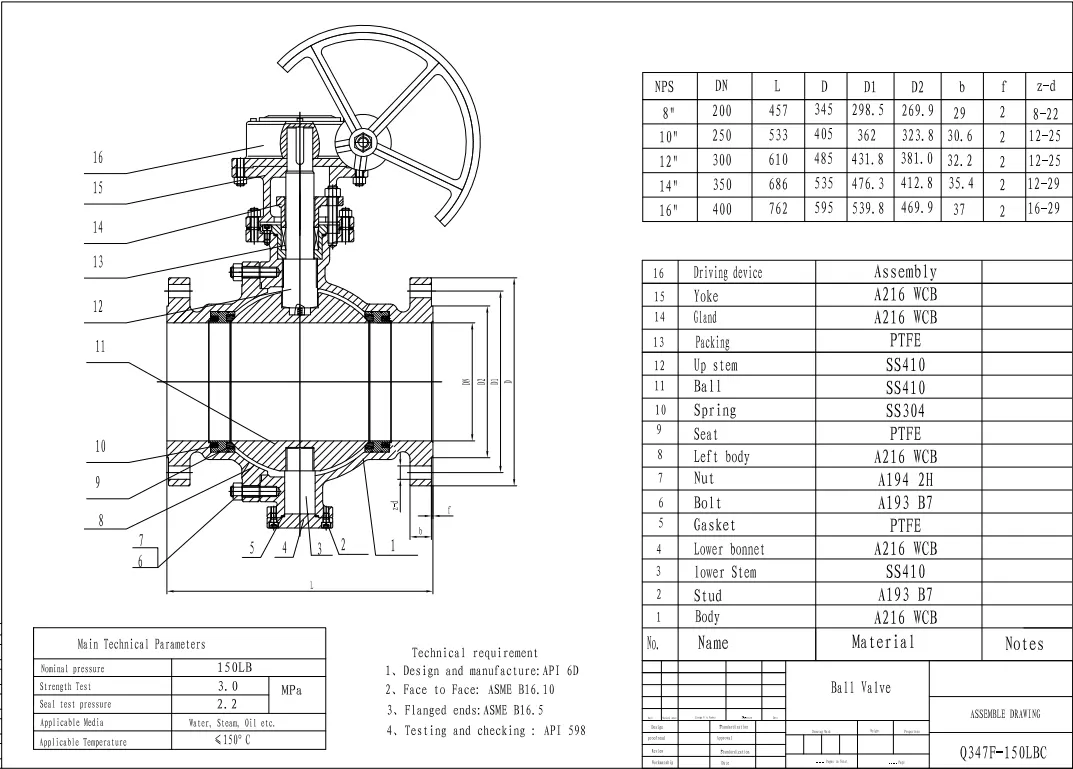

Technické specifikace

Standardní parametry

Velikost: DN50-DN1200

Třída tlaku: Třída 150-Třída 2500

Materiál: uhlíková ocel A216 WCB

Konstrukce: Pevný kulový ventil namontovaný na čepu

Teplotní rozsah:-29℃ ~ 425℃

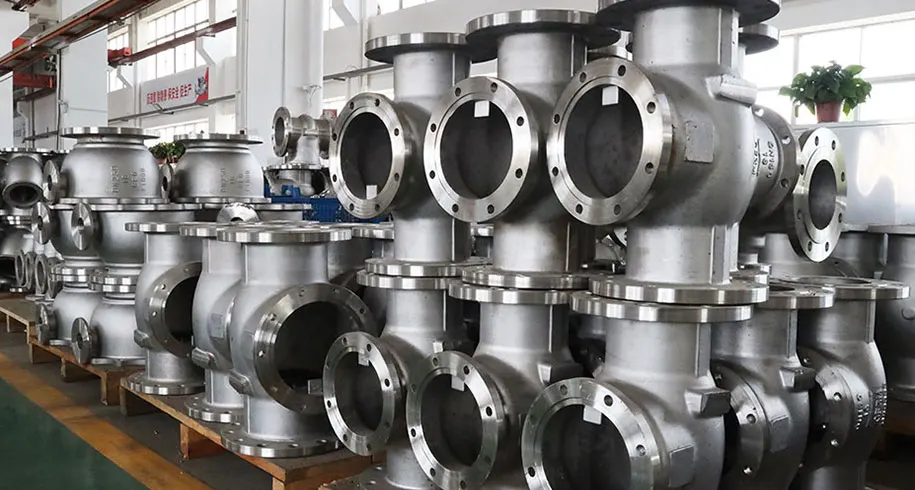

Výrobní proces

WCB pevný kulový ventil z uhlíkové oceli prochází:

- Kvalifikovaná výroba odlitků A216 WCB

- Tepelné zpracování pro stabilní vlastnosti materiálu

- CNC přesné obrábění pro těsnění povrchů

- Montáž se sladěnými těsnicími a ovládacími součástmi

Vlastnosti výkonu

- Struktura čepu s nízkým opotřebením pro časté používání na kole

- Spolehlivé obousměrné těsné uzavření

- Nízká míra selhání sedla při trvalém vysokém tlaku v potrubí

- Kompatibilní s více možnostmi pohonu: manuální převodovka, pneumatická, elektrická

- Navrženo pro izolační službu úplného otevření / úplného zavření

Oblasti použití

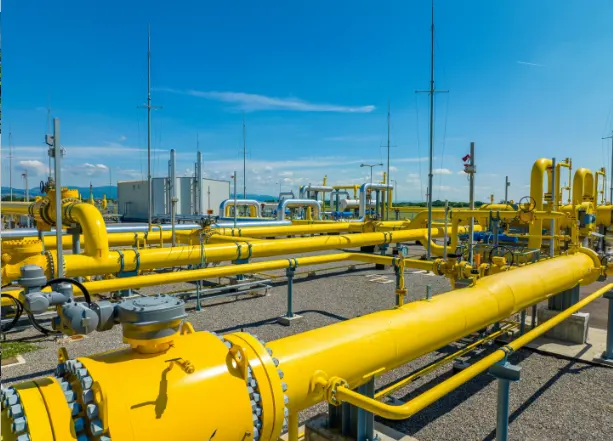

Ropný a plynárenský průmysl

WCB pevný kulový ventil z uhlíkové oceli se široce používá v:

- Hlavní plynovody pro přepravu zemního plynu

- Linky na zpracování ropy

- Zařízení pro přepravu ropy

- Potrubní systémy čerpacích stanic

Petrochemický průmysl

– Vysokotlaké petrochemické procesní smyčky

- Hlavní izolační potrubí procesní jednotky

- Nekorozivní a mírně korozivní kapalinové okruhy se střední teplotou

Energetický průmysl

– Potrubí hlavního procesu elektrárny

– Systémy smyček průmyslových zařízení pro velké zatížení

Obecné průmyslové projekty

– Nové balíčky sestavení EPC projektů

- Renovace a modernizace stávajícího potrubí

- Průmyslové areály s obtížným přístupem pro údržbu a vysokými požadavky na bezpečnost

Kontrola kvality a podpora projektového nákupu

Jako certifikovaný výrobce ventilů s certifikáty ISO, CE a API prochází každý pevný kulový ventil WCB z uhlíkové oceli před odesláním kompletními továrními testy, včetně hydrostatického testu pláště, testu těsnění sedla a rozměrové kontroly. U velkých ventilů pro velké zatížení je implementováno kompletní testování bez odběru vzorků. Ověření surovin, kontrola odlitku, dohled nad montáží a hotové testování ventilů probíhají celým výrobním pracovním postupem. Certifikáty o zkoušce materiálu a inspekční zprávy mohou být poskytnuty pro předložení nabídky a přijetí na místě.

K dispozici jsou flexibilní možnosti konfigurace podle pracovních podmínek na místě, které pokrývají různé tlakové třídy, kombinace těsnících materiálů a různé provozní režimy. Flexibilní MOQ podporuje testování vzorků, zásobování zásob v malých dávkách a velké objemy projektových zakázek. Pevné kulové ventily WCB společnosti Huadu Valve Group jsou vyváženy do celého světa a získávají opakované objednávky od průmyslových zákazníků z celého světa.

Jak je těsnění sedla a vřetena vyrobeno pro odolnost na skutečném místě?

Pro tento pevný kulový ventil používáme design plovoucího sedla s pružinou. Vnitřní pružiny udržují sedadlo přitisknuté k povrchu koule. Dojde-li po tisících operací k menšímu opotřebení, pružiny mohou kompenzovat malé mezery a udržet si dobrý těsnicí výkon v průběhu času. Struktura představce proti vyfouknutí je zabudovaná jako standardní bezpečnostní funkce. Při neočekávaných tlakových špičkách potrubí zabraňuje vyfouknutí dříku. Vícevrstvá grafitová ucpávka slouží k utěsnění vřetene, aby se zastavily drobné prchavé emise kolem mezery vřetene. Tyto těsnicí díly nejsou generické levné náhradní díly; jsou vybrány tak, aby odpovídaly pracovním podmínkám při vysokém tlaku a střední teplotě.
