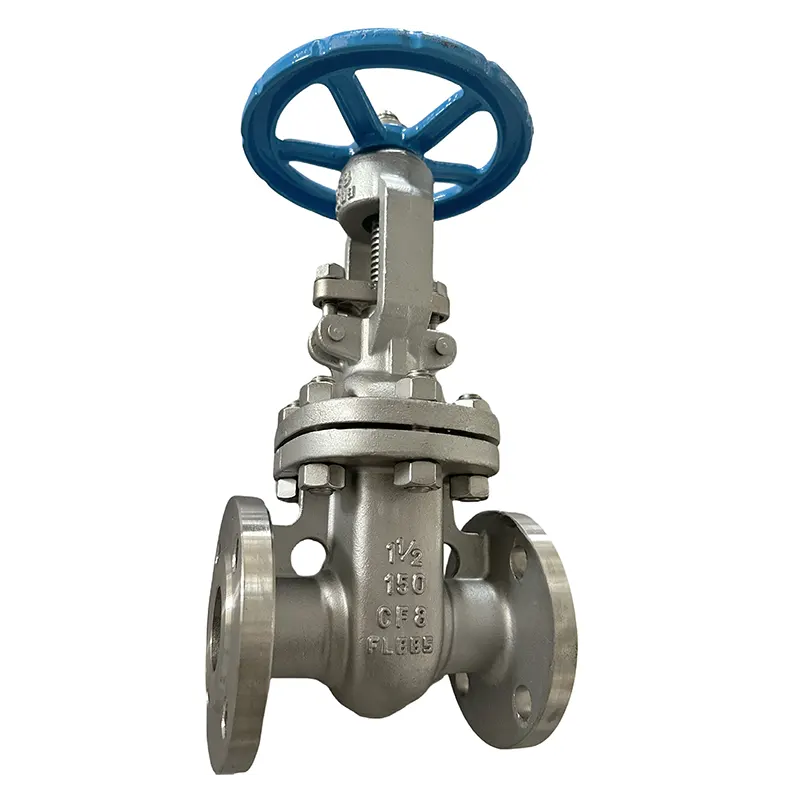

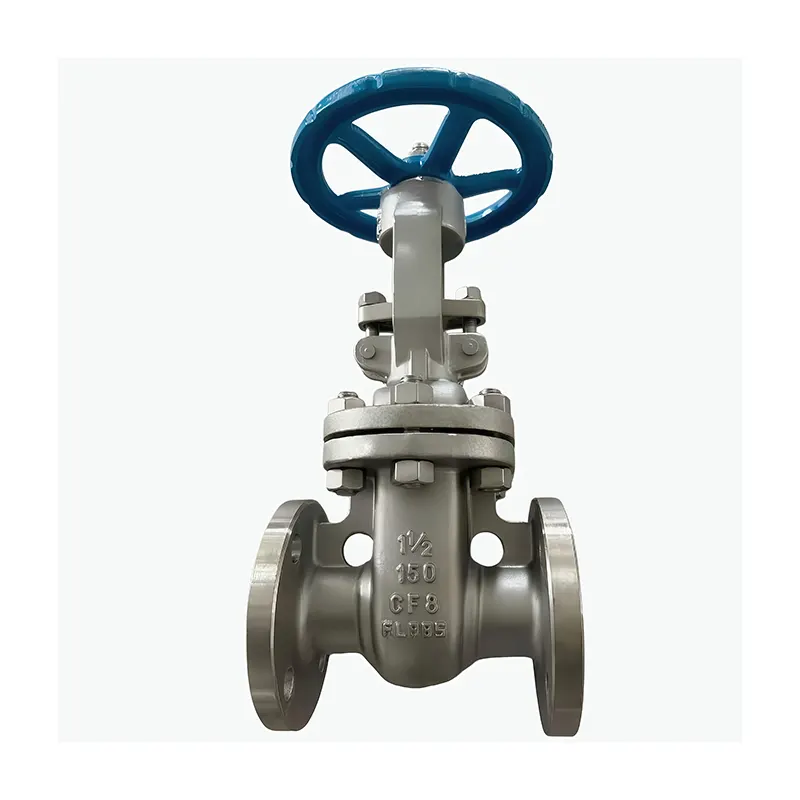

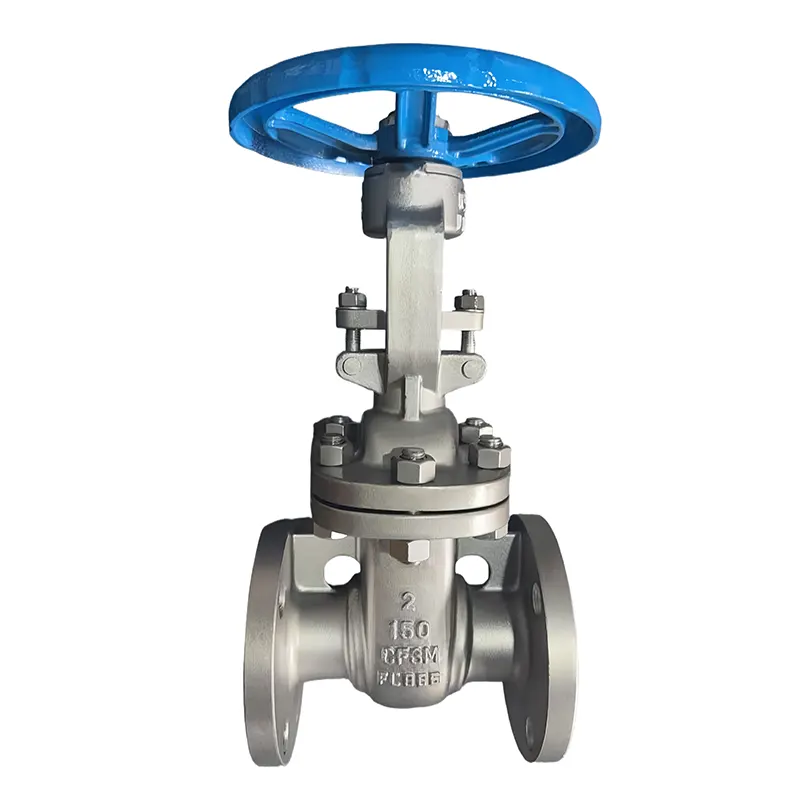

Přírubový konec šoupátka

Existují nějaké velké rozdíly mezi přírubovým připojením a závitovým šroubovým připojením na šoupátcích?

Přírubové spoje používají odpovídající příruby, šrouby a těsnění k propojení potrubí a ventilů. Jsou vhodné pro velké průměry potrubí a vysokotlaké průmyslové linky. Demontáž pro opravu je jednoduchá a těsnicí výkon zůstává dlouhodobě stabilní.

Závitové konce se našroubují přímo na malé trubky bez přírub. Jsou levnější a zabírají méně místa pro instalaci, ale vyhovují pouze malým nízkotlakým světelným servisním linkám. Závitové spoje jsou náchylné k prosakování při vysokých teplotách a náročných pracovních podmínkách a je obtížné je později rozebrat.

Klíčové atributy

Je v pořádku používat přírubová šoupátka ke zpomalení nebo úpravě průtoku kapaliny?

Škrcení průtoku přírubovými šoupátky vůbec nedoporučujeme. Tyto ventily jsou navrženy výhradně pro plně otevřené nebo plně uzavřené stavy.

Ponechání klínu napůl otevřené umožňuje rychle proudícímu médiu nepřetržitě narážet na těsnicí povrch, což rychle poškrábe a opotřebí sedlo, což má za následek trvalé prosakování. Částečné otevření také vyvolává silné vibrace a vodní rázy, které poškozují ventil a připojené potrubí. V případě potřeby úpravy průtoku jsou daleko vhodnější kulové ventily nebo kulové ventily.

Jaké běžné rozsahy velikostí a jmenovité tlaky obvykle přicházejí s přírubovým koncem Gate Valve?

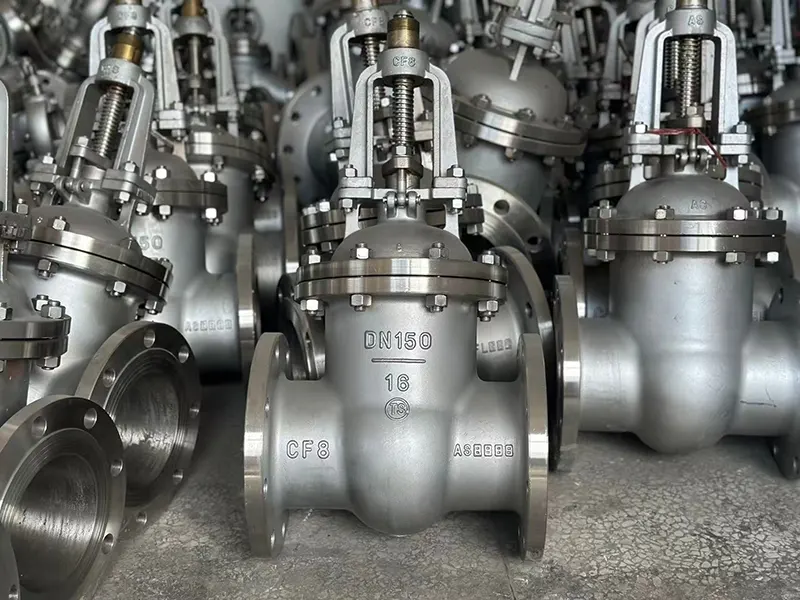

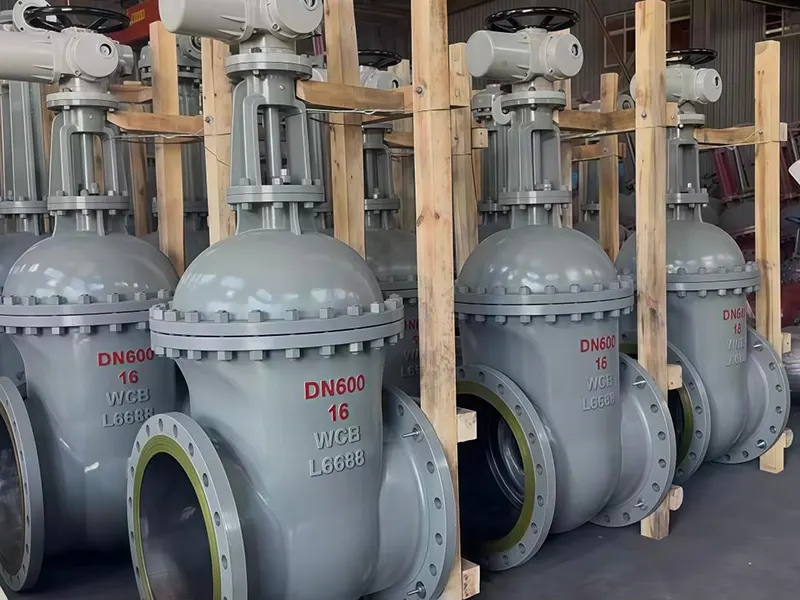

Běžné jmenovité velikosti pokrývají DN50 až DN1200. DN80, DN100, DN150, DN200 a DN300 jsou naše nejprodávanější velikosti pro průmyslové a komunální projekty.

Standardní tlakové třídy zahrnují dva hlavní systémy:

norma GB PN10, PN16, PN25, PN40; ANSI třída 150, třída 300, třída 600.

PN16 a třída 150 fungují pro většinu potrubí pro vodu, páru a obecné chemikálie, zatímco vyšší úrovně tlaku zvládají scénáře práce s vysokou teplotou páry a petrochemie.

Jaké typické suroviny se používají pro výrobu přírubových šoupátek?

Materiály tělesa ventilu a klínu jsou vybírány podle média a teploty:

WCB uhlíková ocel: naše hlavní volba, pevná pevnost pro běžný olej, vodu a středněteplotní páru

Nerezová ocel SS304 / SS316: antikorozní, ideální pro potrubí na chemické kapaliny a mořskou vodu

Tvárná litina: ekonomický hrot pro nízkotlaké komunální systémy čisté vody

Sladěna jsou také různá těsnicí příslušenství: grafitové těsnění pro vysokoteplotní páru, RPTFE pro slabě korozivní média a tvrdá slitina stelit pro vysokotlaké těsnicí plochy odolné proti opotřebení.

Jaké kroky denní údržby bychom měli u šoupátkových ventilů s přírubovým koncem dodržovat?

Provádění pravidelných jednoduchých kontrol může prodloužit životnost vašeho šoupátka.

Ujistěte se, že jste ventil úplně otevřeli nebo úplně zavřeli, nenechávejte jej napůl otevřený, protože by se těsnění rychle opotřebovalo.

Zkontrolujte šrouby příruby každých několik měsíců. Utáhněte všechna uvolněná a vyměňte stará těsnění, pokud zjistíte netěsnosti kolem spoje.

Občas naneste na dřík ventilu speciální mazivo, aby se rukojeť otáčela hladce, aniž by se zasekla.

Odstraňte prach a nahromaděné chemikálie z vnější strany ventilu, abyste zabránili tvorbě rzi na těle a přírubách.

Pokud ventil po úplném uzavření stále prosakuje, rozeberte jej a vyčistěte nebo vyměňte opotřebované klíny a těsnicí sedla.

Pokud ventil nebudete nějakou dobu používat, nechte jej zcela otevřený a zakryjte dřík, abyste jej chránili před rzí a nečistotami.
