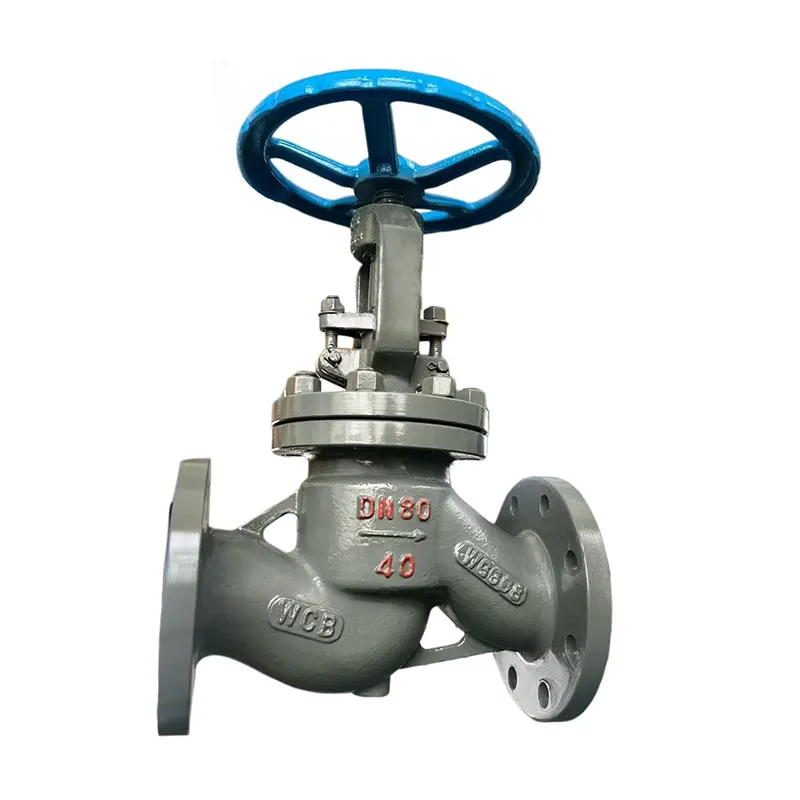

Princip činnosti a vlastnosti Globe Valve.

Princip fungování

Kulový ventil, také známý jako uzavírací ventil, je jedním z nejpoužívanějších typů ventilů. Je tak populární, protože během procesu otevírání a zavírání je tření mezi těsnicími plochami malé, je relativně odolné, výška otvoru není velká, výrobní proces je snadný a údržba je pohodlná. Je vhodný nejen pro střední a nízký tlak, ale také pro vysoký tlak.

Princip uzavírání ventilu Globe Valve spočívá v tom, že využívá tlak páky ventilu k tomu, aby těsnicí plocha kotouče ventilu těsně přilnula k těsnicí ploše sedla ventilu, čímž se zabránilo průtoku média.

Kulový ventil umožňuje proudění média pouze jedním směrem a během instalace má požadavek na směr. Konstrukční délkaKulový ventilje delší než u Gate Valve. Současně je odolnost vůči tekutinám vysoká a její spolehlivost těsnění není po dlouhou dobu provozu silná.

Charakteristika

(1)StrukturaKulový ventilje jednodušší než u šoupátka a výroba i údržba jsou pohodlnější.

(2) Těsnicí povrch není náchylný k opotřebení nebo poškrábání. Má vynikající těsnicí výkon. Během procesu otevírání a zavírání nedochází k relativnímu klouzání mezi kotoučem ventilu a těsnicí plochou tělesa ventilu. Proto není opotřebení ani poškrábání závažné a těsnicí výkon je dobrý s dlouhou životností.

(3) Během otevírání a zavírání je zdvih kotouče ventilu malý, takže výška kulového ventilu je menší než výška šoupátka, ale jeho konstrukční délka je delší než délka šoupátka.

(4) Otevírací a zavírací moment je velký, takže operace je namáhavá a trvá dlouho.

(5) Vysoká odolnost vůči tekutinám. Díky klikaté dráze média v těle ventilu je odpor kapaliny vysoký, což má za následek značnou spotřebu energie.

(6) Když je jmenovitý tlak PN směru proudění média ≤ 16 MPa, normální směr proudění je nahoru od spodní části talíře ventilu; když je jmenovitý tlak PN ≥ 20 MPa, normální směr proudění je dolů od horní části talíře ventilu. To má zlepšit těsnicí výkon. Během použití může médium kulového ventilu proudit pouze jedním směrem a nemůže změnit směr proudění.

(7) Při plném otevření je kotouč ventilu často vystaven erozi.

Osa dříku ventilu Globe Valve je kolmá k těsnicí ploše sedla ventilu. Zdvih pro otevření nebo zavření ventilu je relativně krátký a má velmi spolehlivý řezný účinek, díky čemuž je tento typ ventilu vhodný pro použití jako uzavření nebo regulace a škrcení média.
